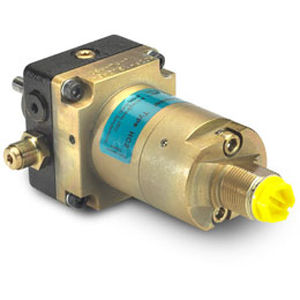

Minisobrepresor oscilante HC2P

de aceite

Descripción El HC2P es una bomba autocebadora que suministra una presión máxima de 800 bar. Es ideal para aplicaciones diversas en las que no se dispone de sistemas hidráulicos. La bomba cebadora es una combinación de bomba de engranajes y el HC2 miniBOOSTER. Al igual que otros modelos de miniBOOSTER, el HC2P compensa automáticamente el consumo de aceite para mantener la alta presión. El ajuste de la presión de salida se lleva a cabo en el lado de baja presión (bomba de engranajes). En relación con su capacidad de caudal, el HC2P es una unidad compacta con sólo 2,1 kg de peso. Funciones El funcionamiento básico queda ilustrado en el diagrama. Desde la entrada de succión, el aceite se introduce en el conjunto de engranajes de la bomba, donde la presión se eleva hasta aproximadamente 40 bar. A continuación, ingresa en el puerto ENTRADA del propulsor, desde donde fluye libremente a través de las válvulas de retención RV, KV1 y KV2 hacia el lado de alta presión H. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1 y KV2. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada. Al detenerse la bomba no habrá presión en el puerto ENTRADA y el Hilo piloto 2, lo que ocasionará la apertura de la RV, que a su vez permitirá el retorno del líquido al depósito.
