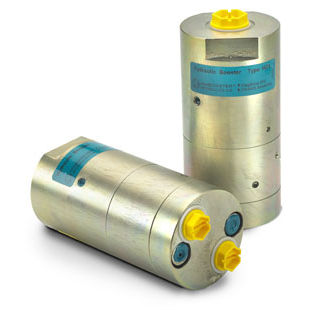

Minisobrepresor oscilante HC4

de aceite

Descripción El HC4 es ideal para aplicaciones en las que se requiere un volumen mayor de fluido a alta presión. El HC4 es una unidad compacta con sólo 3,7 kg de peso, pero que ofrece un máximo flujo de salida de 7,0 litros/min. Al igual que el HC2, eleva la presión suministrada y compensa automáticamente el consumo de aceite para mantener la alta presión. El ajuste de la presión de salida se lleva a cabo variando la presión suministrada. Funciones El funcionamiento básico queda ilustrado en el diagrama. El aceite penetra a través de la válvula direccional CV hacia el puerto ENTRADA y fluye libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. En este estado se obtiene el máximo flujo a través del propulsor mediante una función de avance rápido. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1, KV2 y DV. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. La unidad entra en pérdida automática cuando se alcanza la presión de llegada en el lado de alta presión H. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada.
