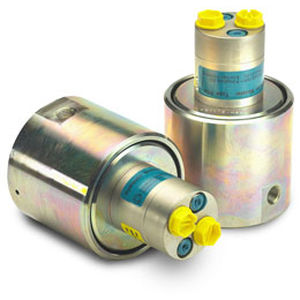

Minisobrepresor oscilante HC8

de aceite

Descripción El HC8 se desarrolló para aplicaciones en las que se requieren presiones multiplicadas de hasta 2000 bar. De funcionamiento semejante al del HC2, el HC8W es un dispositivo único y autónomo que potencia la presión de entrada en una proporción máxima de 20:1 sin el empleo de potencia externa. Además, el HC8 mantiene la alta presión compensando automáticamente el consumo de aceite en el lado de alta presión. La alta presión es directamente proporcional a la presión de entrada. El HC8 posee un tamaño compacto. Funciona a una presión de entrada de 20 a 200 bar. Pueden obtenerse presiones mayores mediante solicitud especial. Funciones El funcionamiento básico queda ilustrado en el diagrama. El aceite penetra a través de la válvula direccional CV hacia el puerto ENTRADA y fluye libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. En este estado se obtiene el máximo flujo a través del propulsor mediante una función de avance rápido. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1, KV2 y DV. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. La unidad entra en pérdida automática cuando se alcanza la presión de llegada en el lado de alta presión H. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada.
