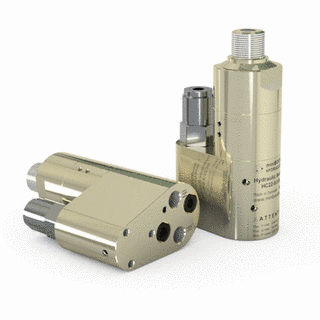

Multiplicador de presión para aceite HC22

Descripción El HC22 es una unidad compacta que pesa sólo 2,3 kg. Es ideal para su uso en una variedad de aplicaciones donde se requiere construir y mantener una alta presión. El HC22 eleva la presión suministrada a una presión de salida más alta y compensa automáticamente el consumo de aceite para mantener la presión alta. El HC22 incorpora una válvula reductora de presión (PRV) para controlar la presión de entrada a la sección de refuerzo, y un orificio opcional para reducir el flujo de entrada al máximo permitido para la relación de intensificación seleccionada. La válvula reductora de presión (PRV) integrada protege tanto al elevador de presión como a la herramienta de alta presión contra presiones demasiado altas. Asegura una alta presión estable independientemente de los cambios en la presión de la línea del tanque. Funciones El funcionamiento básico se ilustra en el diagrama de funciones. El aceite es alimentado a través de la válvula direccional (en el sistema del cliente) al puerto de entrada, fluyendo libremente a través de la VLP (pos. 5) y las válvulas de retención internas hacia el lado de alta presión H. En esta condición se logra el máximo flujo a través del elevador de presión dando una función de avance rápido. Cuando se alcanza la presión de la bomba en el lado de alta presión H, las válvulas de retención internas se cierran. La presión final se alcanza con el grupo de bombeo oscilante OP. La unidad se detendrá automáticamente cuando se alcance la presión final en el lado de alta presión H. Si existe una caída de presión en el lado de alta presión debido al consumo o a fugas, la válvula OP funcionará automáticamente para mantener la presión final.
