Elemento de apriete mecánico Side-Loc Xpansion

para mecanizadode ejede leva

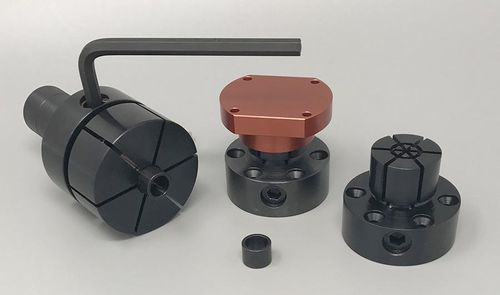

Abrazaderas de expansión en X laterales La abrazadera de expansión lateral Xpansion se acciona desde el lateral, lo que la hace perfecta para aplicaciones de agujeros ciegos, y se produce tanto para aplicaciones de fresado como de torneado. El árbol de levas y el émbolo expanden la abrazadera desde el lateral. Las mismas dimensiones de montaje que nuestra abrazadera de identificación original. La abrazadera de expansión X de sujeción lateral se acciona girando un eje de leva de cabeza hueca en el lado, que mueve un émbolo cónico para expandir la abrazadera. El anillo de bloqueo proporciona un diámetro preestablecido preciso y rigidez para el mecanizado. Máximo torque en el anillo de bloqueo 10 ft. lbs. (13 N.m.). Al igual que nuestras abrazaderas originales ID Xpansion™, la abrazadera de expansión Xpansion lateral tiene la característica de longitud muerta que es crítica para las dimensiones de tolerancia estrecha. La abrazadera de expansión lateral Xpansion está diseñada en dos estilos: uno para operaciones de fresado y otro para aplicaciones de torneado. Hay una talla disponible para cada modelo. La abrazadera de expansión lateral de molino se puede mecanizar de 1.120 a.710 (28.4 a 18mm) y la versión de torno de 2.09 a.710 (53 a 18mm). La versión de torno tiene un vástago recto 1″ (25mm).
