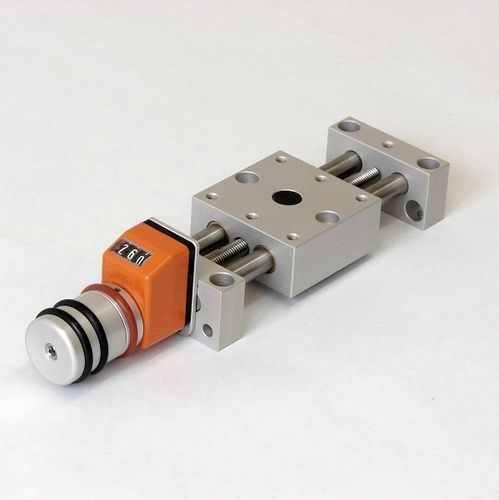

Mesa de posicionamiento lineal PT4808-PA - PT8625-PA

manualde un ejecon indicador de posición

función el trineo de la mesa de posicionamiento se puede ajustar girando el botón de la escala el carril de ajuste se muestra directamente en pasos de 0,1 mm mediante el indicador de posición a través del husillo precargado y de la tuerca de husillo, no se necesita ninguna abrazadera después del ajuste el husillo se puede fijar adicionalmente con un tornillo de fijación KS-M4X7 en el bloque de cojinetes el indicador de posición está disponible en 2 formas de construcción y 4 posiciones de montaje (ver el configurador en la parte superior derecha) el rendimiento: soporte de rodamiento y trineo de aluminio anodizado carril de guía y husillo de acero inoxidable guía de deslizamiento de latón caja indicadora de posición de plástico ejemplo de pedido: PT4808-PA-V-R PT = tabla de posicionamiento 48 = carrera=48mm 08 = talla 08 (Ø Führungssäulen) PA= indicador de posición mecánico V = forma de construcción del indicador de posición hecho para un husillo vertical R = indicador de posición situado a la derecha características especiales: libre elección para elegir su posición cero después de soltar el tornillo de fijación es posible girar el pomo de la escala sin apretar el husillo y apretarlo después
