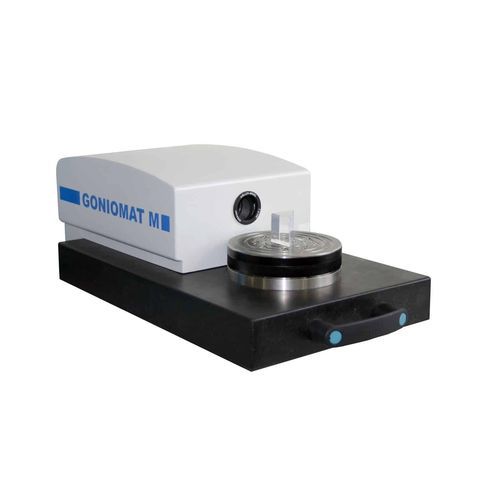

Goniómetro automático GONIOMAT M5 / M5 XL / M10

La serie GONIOMAT M, con su combinación de mesa giratoria de precisión giratoria manualmente y evaluación asistida por software de las señales del codificador angular en relación con la imagen de autocolimación, permite un manejo sencillo con tipos de muestras de ensayo que cambian con frecuencia y, al mismo tiempo, una baja incertidumbre de medición. Los goniómetros son ideales para la supervisión de la producción en curso, así como para la inspección de entrada y salida. Principio de medición El GONIOMAT M consta de una mesa giratoria montada mecánicamente (1), un codificador angular (2), un autocolimador electrónico (3) con conexión USB y el software GONIOMATIK (4). El cálculo de la posición de la imagen de autocolimación con la posición correspondiente de la mesa giratoria lo realiza el software. No es necesario posicionar con precisión las superficies de las muestras de ensayo con respecto al eje óptico del autocolimador. Procedimiento de medición - El operario coloca la probeta en - Alinee la superficie 1 con el autocolimador - Seleccione el modo de medición - Poner a cero el valor medido de la primera superficie - Gire la mesa y alinee la superficie 2 con el autocolimador - El software muestra el valor de medición del ángulo
