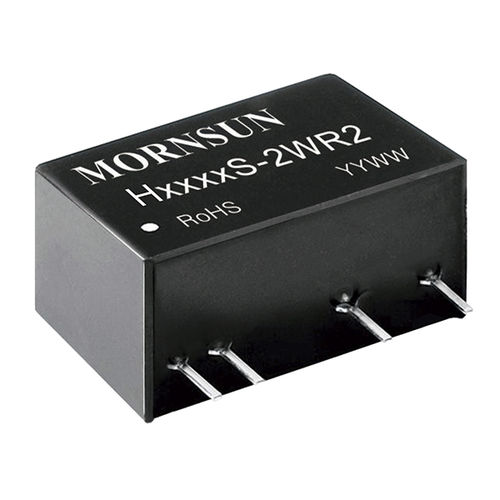

Convertidor DC/DC SIP H_S-2WR2

no reguladopara uso médicoaislado

La serie H_S-2WR2 cumple con los requisitos de aislamiento reforzado. Están especialmente diseñados para aplicaciones en las que se requiere un aislamiento extremadamente alto, un condensador de bajo aislamiento con baja corriente de fuga en un tamaño de paquete compacto. Se utilizan ampliamente en aplicaciones como la medicina, la red eléctrica, los circuitos de controladores IGBT y similares: 1. El voltaje de la fuente de alimentación de entrada es relativamente estable con una variación de ±10%Vin o menos; 2. Se requiere un voltaje de aislamiento de entrada y salida extremadamente alto, de hasta 4200VAC o 6000VDC; 3. El requisito de ondulación y ruido o de una regulación estricta de la producción no es tan estricto. CARACTERÍSTICAS El paquete SIP Alta eficiencia hasta el 84% Aislamiento reforzado Corriente de fuga del paciente 2µA máximo. Voltaje de prueba de aislamiento de E/S 4,2k VCA o 6k VCC Temperatura ambiente de funcionamiento: -40℃ a +85℃ Diseño interno montado en la superficie El estándar de la industria es el pin-out EN60601-1, aprobado por ANSI/AAMI ES60601-1 (1xMOPP/2xMOOP)
