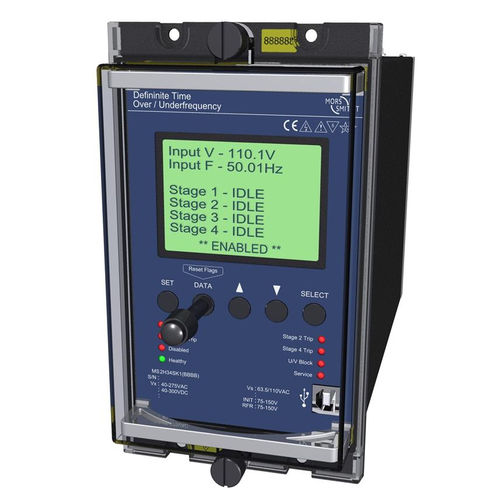

Relé de vigilancia de subfrecuencia MS2H34-S

de sobrefrecuenciapara montaje en panelajustable

El relé de la serie 2H34-S es un relé de control de frecuencia con cuatro etapas de captación de frecuencia y puntos de desconexión ajustables. Cada punto de ajuste de frecuencia puede ser ajustado para operación de baja o alta frecuencia y tiene un retardo de tiempo independiente que impulsa un relé de salida. Un bloqueo por baja tensión se utiliza para desactivar las cuatro salidas de frecuencia cuando la tensión cae por debajo de un nivel preestablecido. Cada una de las cuatro etapas de ajuste tiene un elemento de velocidad de cambio de frecuencia (ROCOF) con un retardo de tiempo independiente. El elemento dF/dt está disponible para operar como una función lógica AND u OR con el elemento de frecuencia que impulsa un contacto de salida común por etapa. Se proporciona una etapa separada de Bajo Voltaje y Sobrevoltaje para las funciones de alarma. El relé 2H34-S está construido sobre la plataforma digital Micro MATRIX-S. El estándar Micro MATRIX interfaz hombre-máquina (HMI) se combina con un estado completamente sólido de detección de frecuencia y circuitos de medición para proporcionar una alta precisión, fácil configuración y operación flexible. La autovigilancia es llevada a cabo por perros guardianes de hardware y software. Se proporciona un puerto de programación USB para facilitar el establecimiento de los ajustes del relé mediante un PC.
