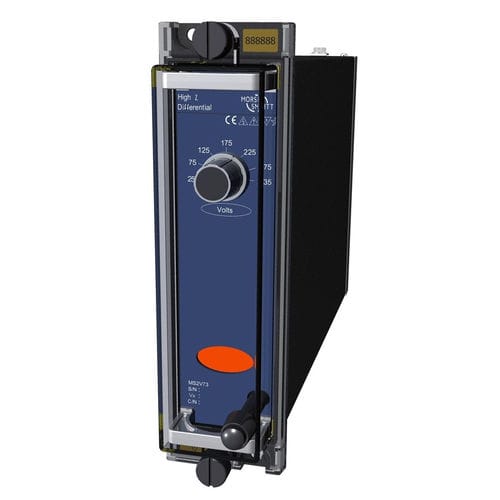

Relé de protección de fase MS2V73

ACpara motor eléctricopara generador

Protección diferencial de alta velocidad para varios elementos de la planta del sistema de energía, incluyendo generadores, barras colectoras, motores y bobinados individuales de los transformadores de energía y para aplicaciones de fallas a tierra restringidas. El relé MS2V73 proporciona protección diferencial de alta velocidad para varios elementos de la planta del sistema de energía, incluyendo generadores, barras colectoras, motores y los devanados individuales de los transformadores de energía. El MS2V73 también es adecuado para aplicaciones de falla a tierra restringida. El elemento de medición del relé es básicamente una unidad de armadura atraída de construcción simple y robusta alimentada por un rectificador de puente. Cada fase del relé puede ajustarse de 25 a 325 VCA en pasos de 50 V utilizando los interruptores selectores montados en el panel frontal. Un condensador se conecta en serie con la bobina de operación para hacer que el relé sea insensible a la componente DC de la corriente de falla. Por lo tanto, el ajuste puede calcularse en términos de cantidades de RMS AC sin tener en cuenta el grado de desviaciones producidas por el punto de la onda en el que se produce el fallo. Un inductor conectado en serie con el condensador forma un circuito resonante sintonizado a la frecuencia nominal de los relés.
