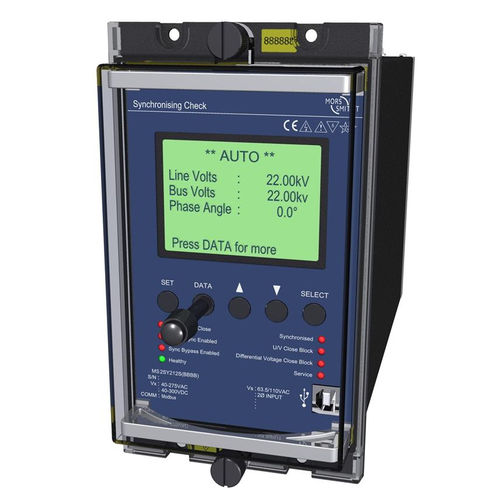

Relé de vigilancia de sincronización MS2SY212-S

de fasemonofásicopara montaje en panel

El relé de comprobación de sincronismo MS2SY212 está diseñado para medir el ángulo de fase entre los voltajes monofásicos monitoreados en los lados de la línea y del bus de un interruptor y verificar que este ángulo sea menor que el ajuste. Si el ángulo medido ha cumplido con estos criterios durante el período de tiempo definido por el ajuste y las magnitudes de tensión cumplen con los criterios establecidos por los ajustes de línea en tensión/bus y línea U/V/bus, el relé de salida se activará y se permitirá el cierre del interruptor. El restablecimiento se producirá si el ángulo de fase o la magnitud de tensión se desvían fuera de los límites preestablecidos o si la entrada de habilitación de comprobación de sincronización está desactivada. Los LEDs del panel frontal proporcionan una indicación visual del estado del relé y de la función de comprobación de sincronización. Bus o Línea U/V, Voltaje Diferencial y Cierre de Caída de Frecuencia, junto con una lógica flexible de verificación de sincronismo de bypass, satisfacen una diversa gama de aplicaciones. La interfaz hombre-máquina (HMI) estándar Micro MATRIX se combina con circuitos de medición de estado sólido para proporcionar una alta precisión, una configuración sencilla y un funcionamiento flexible. La autovigilancia es llevada a cabo por perros guardianes de hardware y software. Se utilizan relés de salida de alta capacidad de contacto. Se proporciona un puerto de programación USB para facilitar el establecimiento de los ajustes del relé mediante un PC. Los LEDs montados en el panel frontal proporcionan una indicación visual del estado del relé y de la función de comprobación de sincronización.
