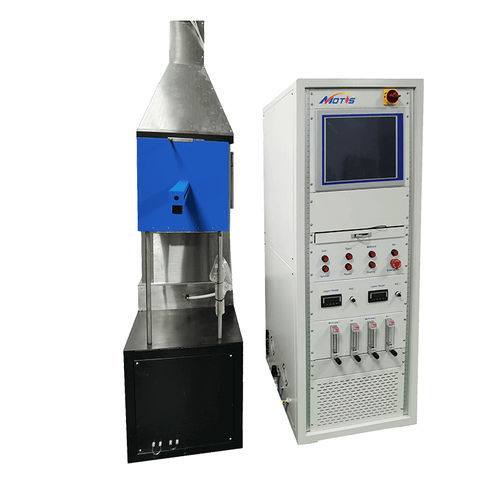

Equipo de prueba de flujo térmico OSU

automáticode materialesindustrial

El OSU Rate of Heat Release Apparatus se utiliza para determinar la tasa de liberación de calor del material de la cabina de la aeronave de acuerdo con 14 CFR 25.853(d), FAA Fire Test Handbook Capítulo 5. Resumen de la prueba de índice de liberación de calor OSU La muestra se monta verticalmente y se introduce en la cámara de ensayo. Se suministra un flujo de aire constante a una temperatura constante a la cámara de ensayo, mientras que se aplica un radiante de calor de 3,5w/cm2 y una llama piloto a la superficie expuesta de la muestra. La tasa de liberación de calor de la muestra en combustión se calcula midiendo la temperatura antes y después de pasar por la cámara de pruebas. La prueba OSU se aplica a los materiales en los siguientes lugares de la aeronave: - Paneles de techo y pared - Tabiques - Estructuras de cocina - Paredes de armarios grandes - Compartimentos de almacenamiento El aparato de desprendimiento de calor OSU consta de - Cámara de pruebas fabricada en acero inoxidable y aislada 25mm, con ventana de observación lateral y puerta con junta. - Cuatro elementos calefactores de carburo de silicio, tipo LL de 508 mm por 16 mm. - El elemento calefactor está controlado por dos controladores de temperatura PID para proporcionar un calentamiento radiante constante. - El sistema de distribución de aire ofrece un flujo de aire constante de 21-24 grados. - Flujo de aire a 0,04 metros cúbicos por segundo. - Enfriador y dispositivo de transferencia de calor para el sistema de refrigeración por aire. - Soplante de alta presión para proporcionar flujo de aire. - Termopilas para la medición de la tasa de desprendimiento de calor, cinco termopares calientes en la chimenea y cinco termopares fríos en la cámara de aire. - Dos medidores de flujo térmico refrigerados por agua para medir la densidad del flujo térmico en el centro y en la esquina. - Controlador de flujo másico de gas metano para la calibración automática del sistema.
