Aparato de pruebas de resistencia al fuego

automáticopara material de construcciónde llama

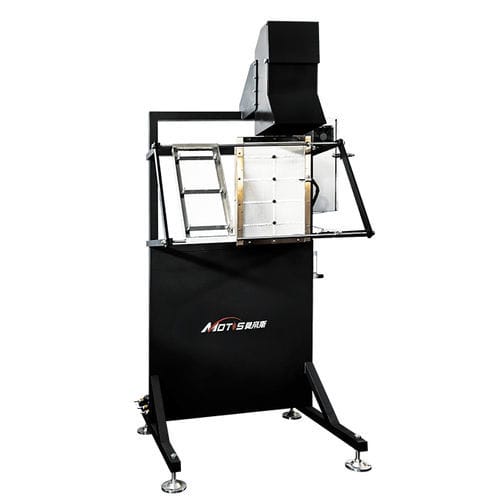

El Radiant Panel Flame Spread Apparatus, conforme a la norma ASTM E162, está diseñado para medir la inflamabilidad superficial de materiales de construcción y materiales plásticos celulares. Durante el ensayo ASTM E162, se coloca una probeta inclinada de 15 por 20 cm delante de un panel de calor radiante alimentado con gas de 30 por 30 cm. La probeta se enciende por su borde superior, y el operario registra la distancia y el tiempo de descarga del frente de llamas. Al mismo tiempo, el sistema registra el aumento de temperatura en la chimenea situada encima del panel de calor radiante. El resultado de la prueba es el índice de panel radiante (Is) que viene determinado por la propagación de la llama y la evolución del calor (aumento de la temperatura en la pila). El aparato de propagación de la llama del panel radiante consta de: - Un panel radiante, la dimensión es de 12" por 18", hecho de cemento poroso y carcasa de hierro fundido. - Un aspirador tipo venture para mezclar gas propano y aire. - Un soplador centrífugo en la parte trasera del panel radiante para suministrar 9,4 L/s de aire. - Sistema de alimentación de gas, que suministra gas propano al panel radiante. - Encendedor eléctrico de chispa y válvula de corte automático para el encendido del panel radiante. - Pirómetro para medir la temperatura de la superficie del panel radiante encendido. - Quemador de calibración de acero inoxidable y caudalímetro de gas metano. - Portamuestras de acero inoxidable, con marcas de observación de 3'' para determinar la propagación de la llama. - Quemador piloto de acero inoxidable y caudalímetro de gas acetileno. - Pila de acero inoxidable con ocho termopares de tipo K. - Sistema de adquisición de datos, recoge temperaturas y tiempo cada segundo. - Software de operación, con las funciones de calibración del sistema, procedimiento de línea de base, procedimiento de prueba y exportación de datos e informes.
