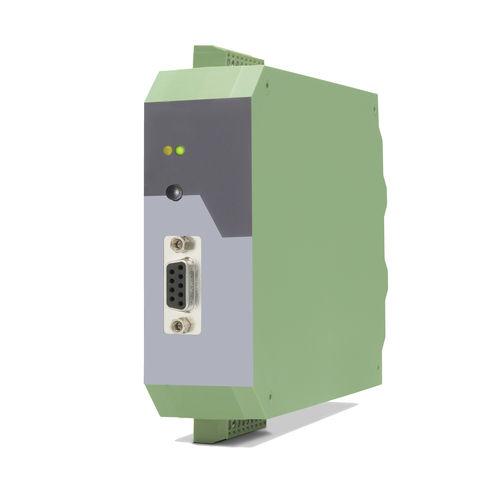

Convertidor de señal HTL SI220

incrementalen riel DIN

El convertidor de señales SI220 convierte, multiplica y divide las señales de salida en señales de impulsos incrementales. Interpola los pulsos de salida por periodo de la señal de entrada basándose en un multiplicador ajustable y ofrece funciones como detección y salida de errores. Con parámetros ajustables como el factor de interpolación y el filtro de glitch, el SI220 ofrece versátiles posibilidades de aplicación. Los ajustes se realizan fácilmente mediante interruptores DIL. El codificador de interfaz SI220 sustituye al antiguo dispositivo SI251. - Entrada de codificador con formato SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] - Entrada de control "Liberación de error" para señales PNP [10 ... 30 VDC] - Frecuencia de entrada hasta 400 kHz - Salida de pulsos con formato A, /A, B, /B, Z, /Z [RS422] o con formato A, B, 90° [HTL] - Frecuencia de salida hasta 4 MHz [RS422] - Salida de control "Error" con característica push-pull, a prueba de cortocircuitos, [5 ... 30 VDC] - Alimentación 18 ... 30 VDC - Carcasa encajable para riel de perfil de sombrero (según EN 60715) - Multiplicador ajustable para tasas de interpolación de 1:5 a 1:50 - Divisor ajustable 1:1 - 1:255 para reducir la frecuencia de salida
