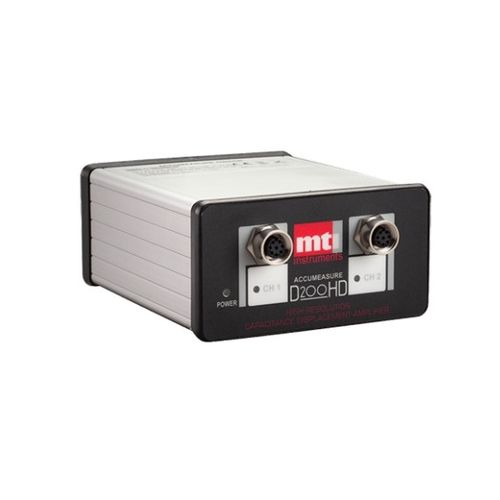

Sistema de medición de temperatura Accumeasure D200HD

de longitudde potenciade capacitancia

El D200HD es un instrumento de medición de desplazamiento de dos canales, con escala picométrica y basado en la capacitancia, para objetivos conductivos. Características Resolución ≤ 0,0000001 √(Hz) FSR Amplificador de temperatura utilizable desde 0-40°C, preamplificador hasta 50°C, sondas hasta 150°C Deriva < 200 PPM / ° C (amplificador y preamplificador de sonda ) Separación de la sonda 10% del rango de la sonda especificado Linealidad ± 0,01% FSR (a 1X) Extensiones de rango Hasta 5X, y hasta 10 extensiones de rango por canal (2 estándar) Respuesta de frecuencia digital 5kHzt Especificaciones Rango de medición 0 a 2mm Ruido≤ 0,0000001 √(Hz) FSR Repetibilidad 100PPB Resolución digital (LSB) 1pm Estabilidad/desviación a largo plazo 20ppm/mes o mejor a 20°C Precisión de la linealidad digital ±0,01 % FSR Respuesta de frecuencia digital 5kHz Velocidad de datos de salida 20k (SPS) Estabilidad de temperatura ± 100 ppm/°C Filtro digital Butterworth 50, 100, 500, 1kHz, o 5kHz Filtro Exponencial Sin filtrado Extensiones de rango 5X máx Recuento de bits del ADC 24 bits Interfaz básica Comando-Respuesta, comandos ASCII Salida digital Micro USB y RJ-45 Ethernet 10-100 Latencia digital < 4ms (entrada Cap a salida Ethernet) Entrada de codificador 0-24VDC max A quad B 500k RPM Software incluido MTI Basic, LabView, .NET y DLL Drivers Temperatura de funcionamiento 0-40°C, 95% sin condensación Entorno de funcionamiento IP40 Requisitos de alimentación 24 VDC < 8W Retorno a tierra del objetivo Integrado con el conector de alimentación Protección de entrada Polaridad inversa (sobrevoltaje a 35VDC) Protección ESD ± 4kV Contacto y ±8kV Aire Dimensiones de la caja del amplificador 2"(53mm) H x 4"(103mm) W x 4.7" (120mm)D Montaje de la caja Kit de montaje DIN Conectores del preamplificador M12-8 Alimentación y conectores Terminal de tornillo Phoenix Longitud del cable de preamplificador a amplificador 3 metros Dimensiones de la caja del preamplificador 87 mm de largo x 47 mm de ancho x 25 mm de alto
