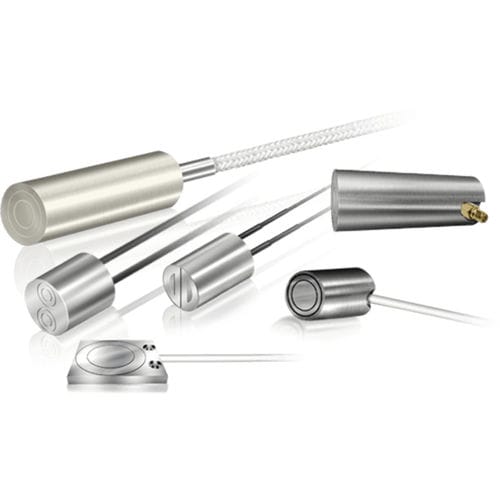

Sensor de desplazamiento lineal

sin contactocapacitivoamplificado

Sensores de alta resolución y bajo coste para medir la separación y el desplazamiento en industrias como la de los semiconductores, la electrónica, las aplicaciones de I+D y muchas más. Para objetivos conectados a tierra, MTI ofrece sondas de capacitancia estándar. Para objetivos sin conexión a tierra o con poca conexión a tierra, MTI ofrece sondas de doble sensor push/pull. Ambos tipos de sondas están disponibles en construcción de acero inoxidable o en construcción plana y flexible de poliimida. Las sondas planas de poliimida son perfectas para aplicaciones en huecos o espacios reducidos. Los sensores capacitivos estándar requieren que el objetivo esté conectado a tierra eléctricamente (para aplicaciones de medición de posición, brecha y vibración). La corriente fluye desde la cara de la sonda hasta el objetivo y vuelve al amplificador para completar el circuito. La capacitancia entre la sonda y el objeto es proporcional a la distancia y se convierte en una salida de 0 a 10 V del amplificador. Sin embargo, la medición de objetivos con conexión a tierra puede verse afectada por cambios en la conductividad eléctrica o en la trayectoria de la tierra del objetivo. Características Temperatura nominal del cable y de la sonda: de -130°C (-202°F) a 200°C (392°F) Hay disponibles sondas criogénicas y de mayor temperatura, hasta 1200°C, consulte con la fábrica de MTI. Se requiere un adaptador de BNC a SMA Temperatura del conector: -65°C (-85°F) a 85°C(185°F) Precisión1: ±0,01% FSR o mejor, del rango cuando la sonda y el amplificador están calibrados con un estándar conocido en la extensión de rango x1. Intercambio de sondas y cables: Precisión de ± 0,2% en la extensión de rango x1 sin recalibración Presión nominal estándar: 1400kPa (200 psig)
