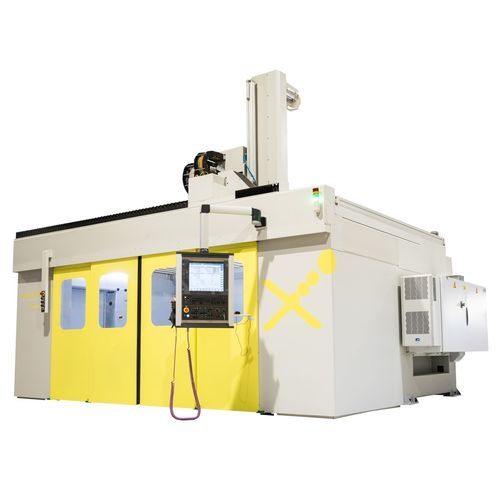

Centro de mecanizado CNC 5 ejes T seriescon husillo rotativocon pórtico móvilde metales no ferrosos
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- con husillo rotativo
- Estructura
- con pórtico móvil
- Material mecanizado
- de metales no ferrosos, para compuestos, para madera, para material plástico, para cerámica
- Nariz del husillo
- HSK A-63, HSK F63
- Número de herramientas
- 24 herramientas, 32 herramientas, 16 herramientas, 8 herramientas
- Otra función
- de fresado, mecanizado biselado
- Aplicaciones
- para la industria del automóvil, para la industria aeronáutica, para la industria del plástico
- Otras características
- de alta productividad, de precisión, de velocidad variable, rígido, modular, bi-estaciones, CE, con cambiador de paletas, con cabezal inclinable, multihusillos, por ultrasonidos, de monocabezal, medias
- Carrera X
3.600 mm, 4.800 mm, 6.000 mm
(141,73 in, 188,98 in, 236,22 in)- Carrera Y
1.800 mm, 2.600 mm
(70,87 in, 102,36 in)- Carrera Z
1.200 mm, 1.400 mm
(47,24 in, 55,12 in)- Velocidad de rotación
Mín.: 18.000 rpm
(113.097 rad.min-1)Máx.: 24.000 rpm
(150.796 rad.min-1)24.000 rpm
(150.796 rad.min-1)- Potencia
Mín.: 10 kW
(13,6 hp)Máx.: 15 kW
(20,39 hp)10 kW, 15 kW
(13,6 hp, 20,39 hp)- Altura máxima de la pieza
Mín.: 1 mm
(0 in)Máx.: 1.200 mm
(47 in)- Rotación de la mesa (eje C)
Mín.: 1 °
Máx.: 500 °
- Velocidad de avance del eje X
Mín.: 0 mm/min
(0 in/s)Máx.: 84.000 mm/min
(55 in/s)- Velocidad de avance del eje Y
Mín.: 0 mm/min
(0 in/s)Máx.: 84.000 mm/min
(55 in/s)- Velocidad de avance del eje Z
Mín.: 0 mm/min
(0 in/s)Máx.: 40.000 mm/min
(26 in/s)- Carga máxima de la mesa
Mín.: 0 kg
(0 lb)Máx.: 60.000 kg
(132.277 lb)- Peso de la herramienta (máx.)
Mín.: 0 kg
(0 lb)Máx.: 15 kg
(33,1 lb)- Precisión de colocación
Mín.: 25 µm
Máx.: 50 µm
- Repetibilidad
Mín.: 12 µm
Máx.: 25 µm
- Tiempo de cambio de herramienta
Mín.: 8 s
Máx.: 16 s
- Peso total
Mín.: 7.000 kg
(15.432,36 lb)Máx.: 20.000 kg
(44.092,45 lb)10.000 kg
(22.046,23 lb)- Longitud total
Mín.: 7.500 mm
(295,3 in)Máx.: 10.000 mm
(393,7 in)10.000 mm
(393,7 in)- Altura total
4.500 mm
(177,2 in)
Descripción
El perfecto centro de mecanizado de celda cerrada de 5 ejes. Multiax ha desarrollado este modelo para el mecanizado rápido y preciso de elementos tridimensionales generalmente utilizados en aplicaciones de plásticos reforzados y composites. Este es un modelo confiable y fácil de usar con capacidades que sorprenden y superan las expectativas de los usuarios. Esto es posible gracias a la estructura rígida ya la calidad de los componentes que permiten una excelente estabilidad en el tiempo de la ortogonalidad de los ejes y de la precisión de posicionamiento. La estructura mecánica ha sido probada y optimizada con el software FEA que simula tensiones extremas y un uso continuo intenso.
Catálogos
T Series
2 Páginas
