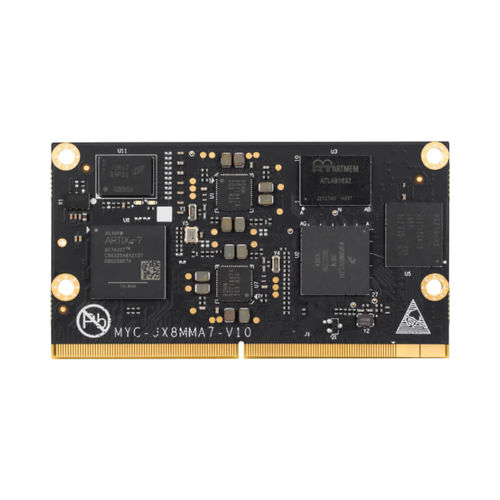

Computer-on-module ARM Cortex-M4 MYC-JX8MMA7 series

NXP i.MX8M MiniArm® Cortex®-A53 Quad-coreHDMI

El SOM MYC-JX8MMA7 y la placa de desarrollo se basan en la arquitectura ARM+FPGA, el extremo FPGA se utiliza para realizar la adquisición y el procesamiento de datos a alta velocidad, el extremo ARM se utiliza para realizar el procesamiento de datos, el control, la comunicación y la visualización. Con unas dimensiones de 82 mm por 45 mm, el SOM MYC-JX8MMA7 adopta la arquitectura de procesamiento del sistema integrado ARM+FPGA. Se trata de un módulo en sistema (SOM) compacto basado en un procesador ARM Cortex-A53 de cuatro núcleos a 1,8 GHz NXP i.MX 8M Mini más un procesador Cortex-M4 a 400 MHz y una FPGA Artix-7 Xilinx XC7A25T integrada. El SOM aprovecha todas las ventajas de la MPU ARM para proporcionar una potente capacidad multimedia de procesamiento de datos, control, comunicación y visualización, así como suficientes recursos FPGA para la adquisición de datos a alta velocidad, el procesamiento y la ampliación del módulo AD. La placa de desarrollo MYD-JX8MMA7 proporciona una plataforma de evaluación completa para el SOM. La placa base cuenta con numerosas interfaces periféricas, como dos USB Host y una OTG, una Gigabit Ethernet, dos interfaces de red SFP, una interfaz de módulo WiFi/Bluetooth, una interfaz de módulo 5G M.2 Key B basada en USB 2.0, interfaces de pantalla LVDS y HDMI, interfaces MIPI y Parallel CSI, audio, un cabezal de extensión 2x 20 pines UART/I2C/SPI/GPIO compatible con la interfaz Raspberry Pi, etc. La información de software para el SOM MYC-JX8MMA7 y la placa de desarrollo incluye, entre otros, U-boot, Linux, el código fuente de todos los controladores periféricos y las herramientas de desarrollo relacionadas con el sistema MEasy HMI V2.0 basadas en QT5. La documentación incluye manuales de producto, manuales de usuario de hardware, guías de diseño de hardware, diagramas esquemáticos en PDF de la placa base, así como guías de evaluación y desarrollo de software Linux
