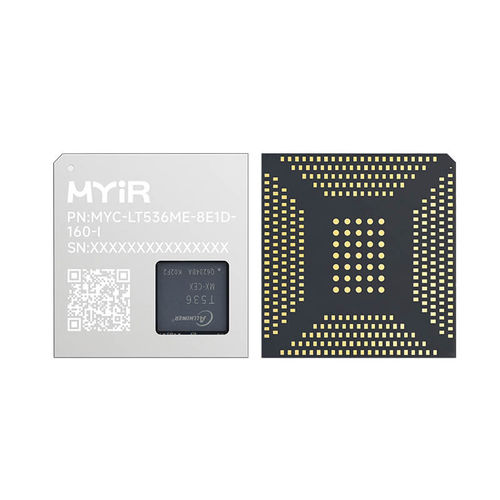

Computer-on-module M.2 2280 MYC-LT536 series

RISCarquitectura ARMARM® Cortex®-A55 Quad-core

El procesador de la serie Allwinner T536 es un chip de aplicación de nivel industrial basado en arquitectura ARM, diseñado específicamente para aplicaciones integradas de alto rendimiento y bajo consumo. Integra una CPU Cortex-A55 de cuatro núcleos, un coprocesador E907 e incluye una NPU de 2 TOPS, un motor gráfico G2D y una VPU 4K para descodificación y codificación de vídeo. Con unas dimensiones de sólo 43 mm por 45 mm, el MYC-LT536 es un módulo en sistema (SOM) compacto basado en el procesador Allwinner T536 (T536MX-CEX/T536MX-CEN2). Cuenta con una CPU ARM Cortex-A55 de cuatro núcleos a 1,6 GHz y una MCU RISC-V E907 a 600 MHz. El módulo admite una NPU 2Tops (sólo para T536MX-CEN2), gráficos 2D y una VPU para capacidades de códec de vídeo 4K HD. El MYC-LT536 incorpora el procesador T536 y ofrece opciones integradas de memoria LPDDR4 de 1 GB/2 GB/4 GB, almacenamiento eMMC de 8 GB/16 GB/32 GB, una EEPROM de 32 Kbit y un circuito integrado de gestión de la alimentación (PMIC). Cuenta con una interfaz de expansión de 381 pines en un encapsulado LGA, que simplifica la soldadura en placas base. Esta interfaz permite a la placa base transportar la mayoría de las señales de E/S hacia y desde el SOM. MYIR proporciona la placa de desarrollo MYD-LT536 para evaluar el SOM MYC-LT536. Esta placa se monta soldando el MYC-LT536 a una placa base que sirve como placa de expansión específicamente diseñada para su uso con el SOM MYC-LT536. Está equipada con dos USB2.0, una interfaz de depuración USB Type-C, dos Gigabit Ethernet, una interfaz Ethernet USB a 10/100 Mbps, una interfaz de bus local, un módulo WiFi/Bluetooth, una ranura para tarjetas Micro SD y una interfaz SSD NVMe PCIe M.2 2280. La placa también cuenta con un variado conjunto de interfaces multimedia, como una interfaz de pantalla LVDS y una interfaz de audio.
