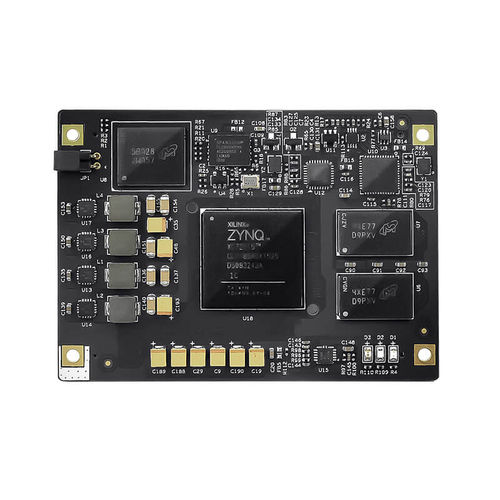

Computer-on-module ARM Cortex-A9 MYC-C7Z015

Xilinx® Zynq® Ultrascale+™Bus CANDDR3 SDRAM

Basado en Xilinx Zynq-7015, procesador dual Cortex-A9+FPGA totalmente programable; PS Uuit (ARM) y PL Unit (FPGA) utilizan comunicación de bus en chip de alta velocidad AXI, ancho de banda gigabit, rompiendo el cuello de botella de comunicación de la arquitectura tradicional ARM+FPGA, a través de la parte PL (FPGA) configuración flexible de ricas interfaces periféricas, como puerto serie, puerto Ethernet, interfaz de vídeo, etc., puede satisfacer las necesidades de expansión de Ethernet industrial y otras aplicaciones. El MYC-C7Z015 es un System-On-Module (SOM) basado en Xilinx XC7Z015 (Z-7015) All Programmable System-on-Chip (SoC) que forma parte de la familia Xilinx Zynq-7000, con procesador integrado ARM Cortex-A9 de doble núcleo con lógica FPGA de la serie 7 de Xilinx, cuatro transceptores SerDes de 6,25 Gbps y un bloque integrado PCIe Gen2 x 4. El módulo MYC-C7Z015 dispone de 1 GB de SDRAM DDR3, 4 GB de eMMC, 32 MB de Flash SPI cuádruple, una PHY Gigabit Ethernet, una PHY USB y un watchdog externo a bordo. Proporciona un gran número de señales de E/S para periféricos ARM y E/S FPGA a través de dos conectores placa a placa de 140 patillas y paso de 0,8 mm, lo que resulta ideal para su próximo diseño embebido. La placa de desarrollo MYD-C7Z015 integra el procesador Xilinx XC7Z015 Dual-core ARM Cortex-A9 con la FPGA Xilinx serie 7, y cuenta con una interfaz PCIe y una interfaz de módulo transceptor SFP en la placa base para la expansión de dispositivos de alta velocidad. La placa utiliza el SOM MYC-C7Z015, que incorpora componentes esenciales como el procesador Zynq-7015, 1 GB de SDRAM DDR3, 4 GB de eMMC, 32 MB de flash SPI cuádruple, una PHY Gigabit Ethernet, una PHY USB y un watchdog externo
