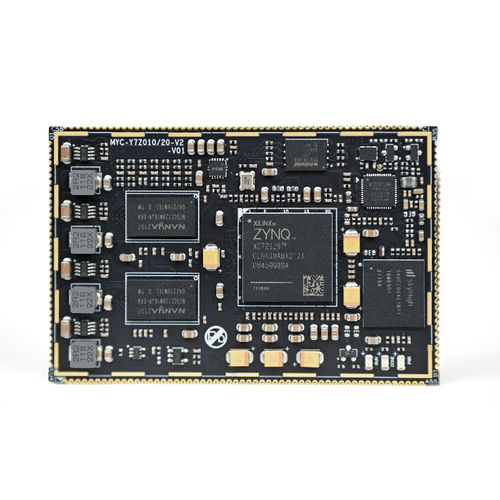

Computer-on-module Dual Core MYC-Y7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™Bus CAN

La placa de desarrollo y SOM MYC-Y7Z010/20-V2 se basa en la plataforma Xilinx Zynq 7010/20, que incorpora un procesador Cortex-A9 de doble núcleo. Los componentes PS (ARM) y PL (FPGA) utilizan la comunicación de bus en chip de alta velocidad AXI con un ancho de banda de gigabits, lo que permite superar eficazmente el cuello de botella de comunicación de las arquitecturas ARM+FPGA tradicionales. Además, ofrece una configuración flexible de ricas interfaces periféricas a través de la parte PL (FPGA), incluidos puertos serie, puertos Ethernet, interfaces de vídeo y mucho más para satisfacer los requisitos de expansión de las aplicaciones Ethernet industriales. El MYC-Y7Z010/20-V2 SOM es un System-On-Module (SOM) de calidad industrial basado en el SoC de la familia Xilinx Zynq-7000 disponible para la versión XC7Z020 o XC7Z010. Lleva integrado el dispositivo Zynq-7020 o Zynq-7010, 512 MB de SDRAM DDR3, 4 GB de eMMC, 16 MB de Flash SPI cuádruple, una PHY Gigabit Ethernet y un watchdog externo a bordo, y proporciona una interfaz de expansión de 1,27 mm y 180 patillas con orificios castellanos que permite ampliar a su placa base un gran número de señales de E/S para periféricos ARM y E/S de FPGA. El módulo está preparado para ejecutar Linux y admite temperaturas de trabajo que oscilan entre -40 y +85 ºC, lo que resulta ideal para aplicaciones industriales integradas. MYIR proporciona una placa de desarrollo MYD-Y7Z010/20-V2 para evaluar el SOM MYC-Y7Z010/20-V2, que emplea el MYC-Y7Z010/20-V2 como placa controladora poblando el SOM en su placa base a través de la interfaz Castellated-Hole de 180 patillas y paso de 1,27 mm. La placa base cuenta con un amplio conjunto de interfaces periféricas, como puertos serie, puerto USB Host, tres puertos Gigabit Ethernet, CAN, ranura para tarjetas TF, JTAG, etc.
