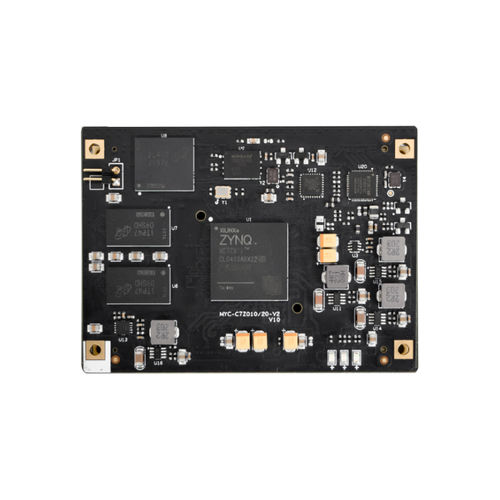

Computer-on-module Dual Core MYC-C7Z0 series

ARM Cortex-A9Xilinx® Zynq® Ultrascale+™HDMI

La placa de desarrollo y SOM MYC-C7Z010/20-V2 se basa en la plataforma Xilinx Zynq 7010/20, que incorpora un procesador Cortex-A9 de doble núcleo. El PS (ARM) y el PL (FPGA) utilizan la comunicación de bus en chip de alta velocidad AXI con un ancho de banda de gigabit, lo que permite superar eficazmente el cuello de botella de comunicación de las arquitecturas ARM+FPGA tradicionales. Además, ofrece una configuración flexible de ricas interfaces periféricas a través de la parte PL (FPGA), incluidos puertos serie, puertos Ethernet, interfaces de vídeo y mucho más para satisfacer los requisitos de expansión de las aplicaciones Ethernet industriales. El MYC-C7Z010/20-V2 es un módulo en sistema (SOM) basado en ZYNQ preparado para Linux y disponible para los dispositivos XC7Z010 o XC7Z020 de Xilinx. Integra el dispositivo SoC totalmente programable Dual Cortex-A9 + FPGA de Xilinx, 1 GB de SDRAM DDR3, 4 GB de eMMC, 32 MB de SPI Flash cuádruple, una Gigabit Ethernet PHY, una USB PHY y un watchdog externo. Dos conectores de placa a placa de 140 patillas y paso de 0,8 mm proporcionan un gran número de señales de E/S para periféricos ARM y E/S FPGA para permitir la ampliación de su placa base. Es ideal para su próximo diseño embebido, ayudándole así a reducir el esfuerzo de desarrollo y acelerar su tiempo de comercialización. La placa de desarrollo MYD-C7Z010/20-V2 aprovecha al máximo el potente sistema de procesamiento ARM Cortex-A9 de doble núcleo de los SoC Zynq-7010 y Zynq-7020 y la unidad lógica Field Programmable Gate Array (FPGA) de la serie 7 de Xilinx para crear un rico conjunto de periféricos para la placa base a través de cabezales y conectores que incluyen un puerto serie RS232, cuatro puertos USB Host, un puerto Gigabit Ethernet, CAN, HDMI, LCD/pantalla táctil, ranura para tarjetas TF, RTC, un cabezal XADC para permitir aprovechar las ventajas del Xilinx XADC
