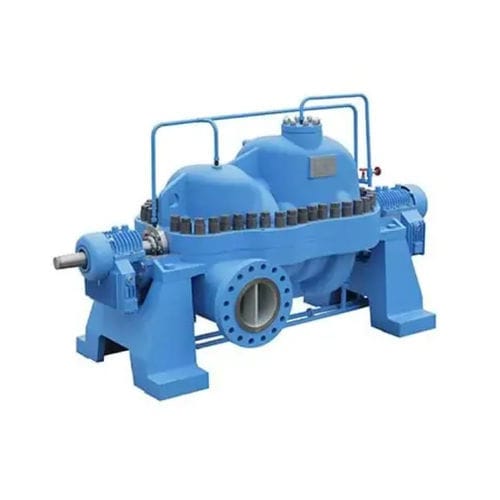

Bomba centrífuga NDS

para aguas residualesde aceiteeléctrica

La carcasa de la bomba está separada horizontalmente en la línea del eje, la parte superior es la tapa de la bomba, la parte inferior es el cuerpo de la bomba, la entrada y la salida de succión están en el cuerpo de la bomba por debajo del eje de la bomba, el impulsor está dispuesto simétricamente, y el empuje axial se equilibra automáticamente sin mecanismo de equilibrado complejo. El sello de la bomba adopta el sello mecánico. La línea central soporta una estructura separada del pie de la bomba, el cuerpo del cojinete adopta una estructura refrigerada por aire, y hay un ventilador en el exterior de los cojinetes en ambos extremos, lo cual es conveniente para la disipación del calor. La configuración básica del cierre del eje es un cierre mecánico, y el cuerpo de la bomba adopta una estructura de soporte de línea central. La configuración estándar de la parte del cojinete es la parte del cojinete lubricado por aceite refrigerado por aire, el extremo motriz adopta el cojinete deslizante para soportar la fuerza radial, y el extremo no motriz está equipado con dos cojinetes de contacto angular y un cojinete deslizante. El impulsor está ajustado para equilibrar el empuje axial con el mismo número de impulsores dispuestos a ambos lados. La estructura dividida axialmente de la bomba es conveniente para el mantenimiento, sólo necesita abrir la tapa de la bomba, y la estructura dividida por la mitad del anillo de sellado hace que el mantenimiento sea más conveniente, el anillo de sellado se puede reemplazar sin quitar el impulsor, y no hay necesidad de desmontar la tubería de entrada y salida. CARACTERÍSTICAS Y VENTAJAS Mejora la resistencia a la cavitación de la bomba. La cámara de agua a presión adopta una estructura de doble voluta, y la fuerza radial está completamente equilibrada en teoría. El extremo de accionamiento está diseñado con un eje cónico, y el acoplamiento es fácil de desmontar.
