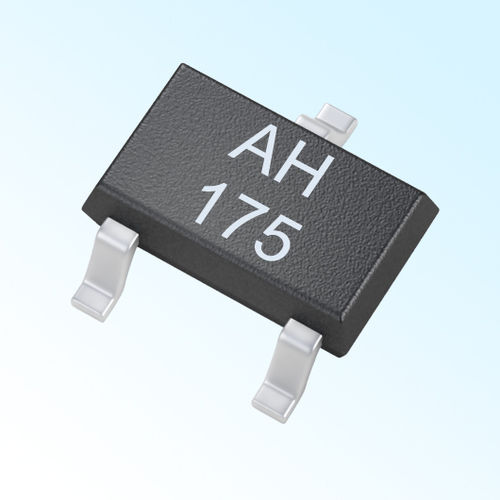

Sensor magnético de efecto hall AH3075

SMDcon función de conmutaciónde conmutador bipolar

IC digital bipolar Hall Características y ventajas △ Salida digital, latch bipolar △ Estable en todo el rango de temperaturas △ Amplio rango de tensión de funcionamiento: 4.5V ~ 24V △ Fuerte resistencia a la tensión mecánica △ Protección contra la inversión de la fuente de alimentación △ Salida sin contacto, segura y fiable △ Opciones de encapsulado TO-92UA, SOT-23-3L y SOT-89 △ Desarrollado de acuerdo con la normativa RoHS y REACH de la UE Ejemplos de aplicación Electrónica de automoción, electrónica de consumo y electrónica industrial Detección del flujo de agua △ Bloqueo electrónico de la columna de dirección △ Sistema de cierre de puertas△ Ajuste de los asientos △ Medición de la velocidad y tacómetro △ Control del motor △ Motor de corriente continua sin escobillas Descripción general El AH3075 es un CI Hall bipolar digital con una sola salida. El sensor de efecto Hall AH3075 incluye lo siguiente en un solo chip de silicio: protector de tensión inversa, regulador de tensión, circuito de compensación de temperatura, generador de tensión Hall, amplificador de señal, disparador Schmitt y controlador de salida de colector abierto, etc. El regulador de tensión y el circuito de compensación de temperatura integrados garantizan que el sensor funcione de forma estable en un amplio rango de tensión y temperatura. El circuito de protección contra la tensión inversa evita que el sensor se dañe por la tensión inversa. El AH3075, producido con tecnología bipolar, es más estable y fiable en algunas aplicaciones especiales. Está disponible en tres tipos de encapsulado: SOT-23-3L (Tipo M), SOT-89 (Tipo S) y TO-92UA (Tipo UA). Todos los encapsulados están libres de plomo (Pb), con marcos de plomo 100% estañados.
