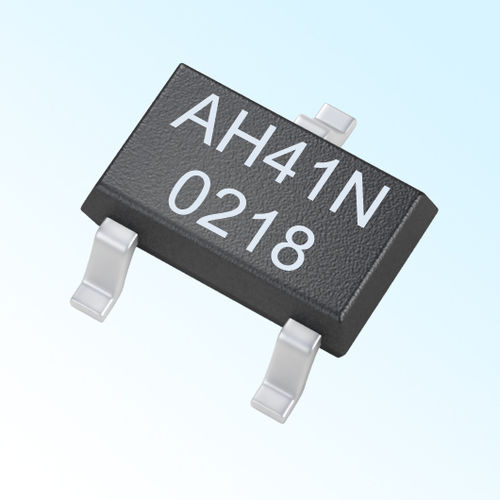

Sensor magnético de efecto hall AH3041N

SMDcon función de conmutaciónde conmutador bipolar

Características y ventajas △ Salida digital, latch bipolar △ Estable en todo el rango de temperaturas △ Amplio rango de tensión de funcionamiento: 4.5V ~ 24V △ Fuerte resistencia a la tensión mecánica △ Protección contra la inversión de la fuente de alimentación △ Salida sin contacto, segura y fiable △ Opciones de encapsulado TO-92UA, SOT-23-3L y SOT-89 △ Desarrollado de acuerdo con la normativa RoHS y REACH de la UE Ejemplos de aplicación Electrónica de automoción, electrónica de consumo y electrónica industrial Detección del flujo de agua △ Bloqueo electrónico de la columna de dirección △ Sistema de cierre de puertas △ Ajuste de los asientos △ Medición de la velocidad y tacómetro △ Control del motor △ Motor de corriente continua sin escobillas El AH3041N es un CI Hall bipolar digital con una sola salida. Tiene una buena estabilidad de temperatura y función de latch. El sensor de efecto Hall AH3041N incluye lo siguiente en un solo chip de silicio: protector de tensión inversa, regulador de tensión, circuito de compensación de temperatura, generador de tensión Hall, amplificador de señal, disparador Schmitt y controlador de salida de colector abierto, etc. El regulador de tensión y el circuito de compensación de temperatura integrados garantizan que el sensor funcione de forma estable en un amplio rango de tensión y temperatura. El circuito de protección contra la tensión inversa evita que el sensor se dañe por la tensión inversa. El AH3041N, producido con tecnología bipolar, es más estable y fiable en algunas aplicaciones especiales. Está disponible en tres tipos de encapsulado: SOT-23-3L (Tipo M), SOT-89 (Tipo S) y TO-92UA (Tipo UA). Todos los encapsulados están libres de plomo (Pb), con marcos de plomo 100% estañados.
