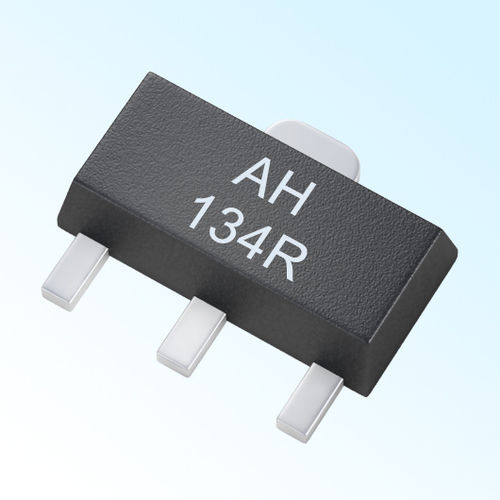

Sensor magnético de efecto hall AH3134R

SMDcon función de conmutación

IC digital unipolar Hall 1 Características y ventajas △ Salida digital de alta sensibilidad △ Estable en todo el rango de temperaturas △ Amplio rango de tensión de funcionamiento: 4.5V ~ 24V △ Fuerte resistencia a la tensión mecánica △ Protección contra la inversión de la fuente de alimentación △ Salida sin contacto, segura y fiable △ Opciones de encapsulado TO-92UA, SOT-23-3L y SOT-89 △ Desarrollado de acuerdo con la normativa RoHS y REACH de la UE 2 Ejemplos de aplicación Electrónica de automoción, electrónica de consumo y electrónica industrial △ Detección del flujo de agua △ Bloqueo electrónico de la columna de dirección △ Sistema de cierre de puertas△ Ajuste de los asientos △ Medición de la velocidad y tacómetro △ Control del motor △ Motor de corriente continua sin escobillas 4 Descripción general El AH3134R es un CI Hall unipolar digital con una sola salida. El sensor de efecto Hall AH3134R incluye lo siguiente en un único chip de silicio: protector de tensión inversa, regulador de tensión, circuito de compensación de temperatura, generador de tensión Hall, amplificador de señal, disparador Schmitt, controlador de salida de colector abierto y resistencia de pull-up integrada, etc. El regulador de tensión y el circuito de compensación de temperatura integrados garantizan que el sensor funcione de forma estable en un amplio rango de tensión y temperatura. El circuito de protección contra la tensión inversa evita que el sensor se dañe por la tensión inversa. El AH3134R, fabricado con tecnología bipolar, es más estable y fiable. Está disponible en tres tipos de encapsulado: SOT-23-3L (tipo M), SOT-89 (tipo S) y TO-92UA (tipo UA). Todos los encapsulados están libres de plomo (Pb), con marcos de plomo 100% estañados
