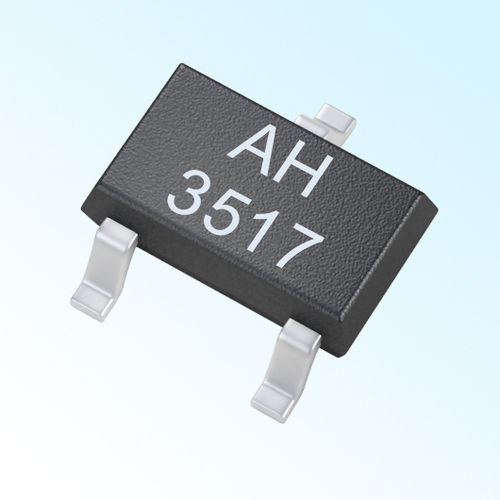

Sensor magnético de efecto hall AH3517

linealSMDcon función de conmutación

Características Rango de tensión de funcionamiento: 3.5 ~ 10.5V Salida de tensión Rail to Rail Corriente nominal de salida: 6 mA Señal de conmutación estable sin contacto mecánico ni chispa Alta fiabilidad y seguridad sin momento de sacudida Opciones de encapsulado TO-92UA y SOT23-3L Desarrollado de acuerdo con las normas RoHS y REACH de la UE Esquema El AH3517 es un CI Hall de salida de señal analógica, la tensión de salida cambia con los cambios del campo magnético. Lleva incorporadas unidades de circuito como protector de tensión inversa, regulador de tensión, circuito de compensación de temperatura, generador de tensión Hall, amplificador de señal, etc. El regulador de tensión de alto rendimiento y el circuito de compensación de temperatura garantizan que el sensor funcione de forma estable en una amplia gama de tensiones, y el circuito de protección contra la tensión inversa evita que el sensor se dañe por la tensión inversa. El AH3517 se fabrica con tecnología bipolar. Está disponible en dos tipos de encapsulado: SOT-23-3L (Tipo M), y TO-92UA (Tipo UA). Cada encapsulado está libre de plomo (Pb), con marcos de plomo 100% estañados.
