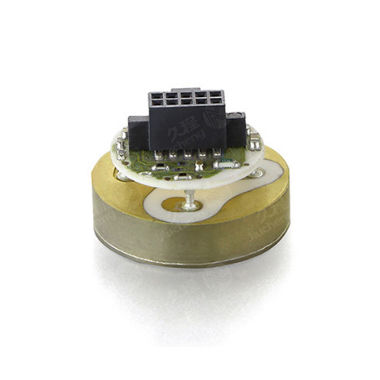

Sensor de presión absoluta JC-UC2

de vacíocapacitivo

JC-UC2 Sensor de presión cerámico capacitivo Principio de medición El sensor de presión capacitivo de cerámica seca Ceracore JC-UC2 es de Al2O3 (99,9%), un material cerámico muy resistente para muchos gases y líquidos agresivos. Los componentes cerámicos cilíndricos (diafragma, cuerpo del medidor) están unidos para formar un elemento sensor de presión de alta resistencia y herméticamente sellado. Con los sensores de presión absoluta, el vacío de 3,0 x 10-6 mbar creado en el proceso de producción entre la membrana y el cuerpo del medidor permanece permanentemente. Esto permite realizar mediciones de presión relacionadas con el vacío. Con los sensores de presión manométrica, la parte posterior de la membrana se ventila, es decir, este sensor mide la presión manométrica en relación con la presión atmosférica. Eléctricamente, el elemento sensor representa un condensador de placa cuyo cambio de capacidad es la dimensión para el cambio de presión. El proceso de medición capacitiva satisface los más altos requisitos de resolución y reproducibilidad. Junto con el comportamiento sin histéresis del material Al2O3 , es la base de las excelentes especificaciones del sensor. Además, el transductor cerámico capacitivo de presión Ceracore JC-UC2 es una celda de medición seca, es decir, no hay ningún diafragma separador o fluido de relleno que pueda influir en la medición. Otra ventaja del sensor cerámico capacitivo es su alta resistencia a la sobrecarga. Tras eliminar la sobrecarga, vuelve a la posición inicial sin ningún daño ni histéresis.
