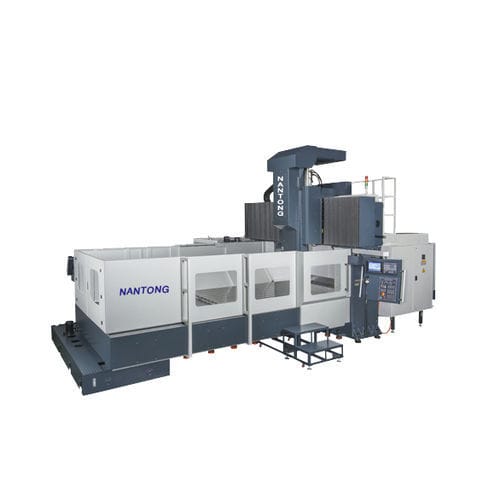

Centro de mecanizado CNC 3 ejes YJ-SKX2516
verticalde pórticode corte

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de pórtico
Otra función
de corte
Aplicaciones
para mecanizado pesado
Otras características
de alta velocidad, compacto, de gran rigidez, de alta precisión
Carrera X

6.000 mm
(236,22 in)

Carrera Y

2.300 mm
(90,55 in)

Carrera Z

800 mm
(31,5 in)

Velocidad de rotación

6.000 rpm
(37.699 rad.min-1)

Velocidad de avance del eje X

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Y

24.000 mm/min
(16 in/s)

Velocidad de avance del eje Z

24.000 mm/min
(16 in/s)

Carga máxima de la mesa

800 kg
(1.764 lb)

Descripción

la máquina adopta el marco del pórtico, estructura integrada de la columna de la viga. Diseño compacto, alta rigidez, buena estabilidad térmica, especialmente para corte pesado. diseño de sección transversal de viga grande y estructura de vía tipo escalera. Mejorar la flexión de la viga, rigidez torsional, es propicio para la estabilidad de corte. centro del husillo cerca del carril del eje Z, de alta rigidez, buena resistencia a las vibraciones. la guía lineal de rodillos de tres ejes de fama mundial, X, Z con 6 diseño deslizante, mejorar en gran medida la rigidez, corte pesado. Movimiento del eje Z utilizando SCBS sistema de equilibrio de compensación automática, doble cilindro de equilibrio mecanismo de equilibrio de contrapeso. Asegúrese de que el movimiento del cabezal ligero, suave, estable. configuración de la cama en ambos lados del sistema de eliminación de virutas de doble tornillo, el mecanizado de las virutas generadas, en cualquier momento por el transportador de virutas tornillo transportador rascador de cadena. En segundo lugar, las características de rendimiento 1, gran desbaste, acabado Importado pentaedro centro de mecanizado, después del segundo tratamiento térmico en bruto para eliminar el estrés de procesamiento, para garantizar la estabilidad a largo plazo de la precisión de la máquina; ambos extremos del husillo de bolas son pre-estirado, aumentando en gran medida la rigidez de transmisión y eliminar la deformación térmica generada durante el movimiento rápido. El uso de interferómetro láser de alta precisión, para lograr el paso, la compensación de holgura, de modo que el movimiento de la posición del eje más preciso, más adecuado para el procesamiento de piezas de alta precisión, para garantizar que la máquina de posicionamiento y precisión de posicionamiento de repetición;

---
