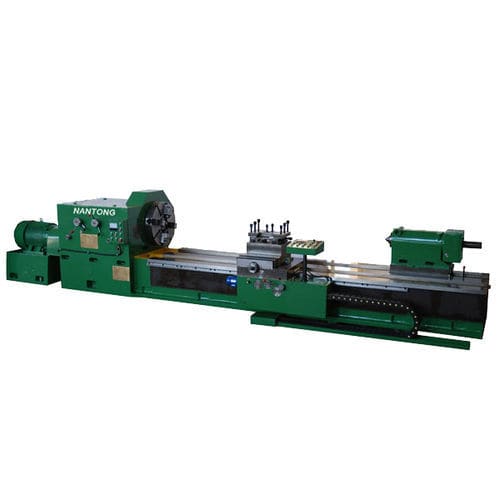

Torno convencional YJ-CA8463

horizontalrígido

1, finalidad principal de la máquina y composición básica 1.1 Objetivo principal Máquinas herramientas para el rodillo de máquinas herramientas específicas, principalmente para el procesamiento de rodillo de acero cuerpo tipo agujero, el uso de herramientas de formación, el cuerpo del rodillo Ф300 ~ Ф630mm para una variedad de procesamiento de paso de rodillo y reparación de tipo agujero. La superficie cilíndrica exterior del rodillo también puede ser mecanizado en bruto y algunas otras partes del eje mecanizado. 1.2 La composición básica de las máquinas herramientas: Cama de la máquina de la cama, cajas de cabecera, contrapunto, planos de cuchillas, patines, el bastidor central y otros componentes principales. 2, las principales especificaciones de los parámetros de la máquina Centro alto 320mm El mayor peso de la pieza de trabajo 3500kg Fuerza máxima de corte 40kn Par máximo del disco 10kn.m Serie de velocidad del husillo infinita Cambio de velocidad del husillo hidráulico automático Diámetro del disco ￠ 650mm Serie de avance 12 Rango de avance longitudinal (eje z) 0,18-8 Rango de avance horizontal (eje X) 0,045-2 Movimiento del manguito del contrapunto de 150mm
