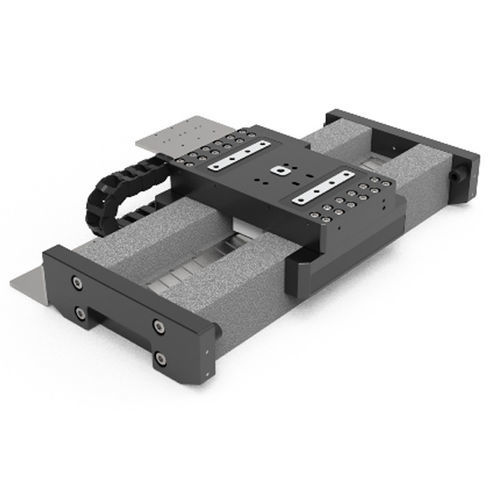

Platina de posicionamiento lineal EC-ABL series

motorizadade un ejemultieje

La plataforma de motor lineal de la serie E-EC-ABL-X adopta el método de carril guía con cojinete de aire combinado con motor lineal con núcleo de hierro, que tiene una rectitud y planitud inigualables por los carriles guía mecánicos tradicionales, y es especialmente adecuada para distancias de paso pequeñas o escenarios de aplicación de posicionamiento ultrapreciso. Es una excelente opción de aplicación para la depuración óptica de precisión, la instalación y el procesamiento. ● La guía lineal de cojinete de aire tiene muy buena planitud y rectitud ● El motor lineal con núcleo de hierro garantiza una rigidez del sistema y un rendimiento dinámico suficientes ● Funcionamiento silencioso y estable con un ruido extremadamente bajo ● Tiene un nivel muy alto de rendimiento de precisión ● Ideal para aplicaciones de escaneado o posicionamiento de alta precisión ● Compatible con salas limpias ● Tamaño de la plataforma de movimiento 210 mm × 100 mm ● Rangos de desplazamiento de 200 mm a 500 mm ● Resolución de 100 nm o 1 nm Las etapas están equipadas con un motor lineal servoaccionado con cojinetes neumáticos precargados y encóder lineal integrado. La combinación de estos componentes sin contacto da como resultado una plataforma de movimiento sin fricción que ofrece el máximo rendimiento, calidad y vida útil. Un motor lineal de alta fuerza puede llevar la platina a la velocidad máxima en unos pocos milisegundos, y los cojinetes de alta capacidad pueden soportar cargas útiles de hasta 10 kg. El diseño de cojinete neumático opuesto lateralmente y precargado activamente de este modelo permite el montaje en cualquier orientación.
