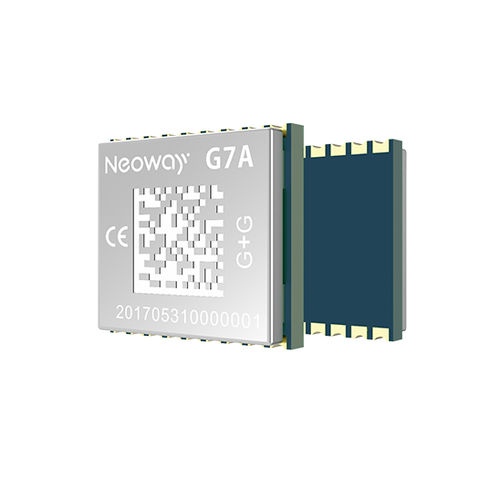

G7A es un módulo GNSS compatible con GPS L1, GLONASS L1 y BDS B1. Admite posicionamiento multifrecuencia y monofrecuencia. Sus dimensiones son de sólo 10,6 mm x 9,7 mm x 2,2 mm, lo que lo hace perfectamente adecuado para aplicaciones industriales con estrictos requisitos de tamaño. Adopta un encapsulado LCC de 18 patillas que facilita el SMT. G7A adopta un chipset unificado que integra banda base y RF. Es una solución de posicionamiento/navegación de alta sensibilidad, bajo consumo y rentable para terminales de automoción, portátiles e IoT.
LNA y SWA integrados
Compatible con GAGAN
Tamaño reducido
-40℃ a 85℃
Bandas de frecuencia - GPS L1/BDS L1/GLONASS L1
Tensión de funcionamiento -
VBAT: 2,7 V a 3,6 V, Típ: 3.3 V
VDD_IO: 2,7 V a 3,6 V, Típ: 3.3 V
VBCKUP: 1,4 V a 3,6 V, Típ: 3.3 V
Dimensiones - 10,6 mm x 9,7 mm x 2,2 mm
Encapsulado - LCC de 18 patillas
Interfaces -
UART x 1
1PPS x 1
RESERVADO x 5
V_BACKUP
Consumo de energía -
Captura: 30 mA @ 3,3 V
Pista 28 mA @ 3,3 V
En espera: 10 uA @ 3,3 V
ESD
VBAT: ±8 kV /±15 kV
GND: ±8 kV / ±15 kV
ANT: ±8 kV / ±15 kV
Cubierta: ±8 kV / ±15 kV
UART: ±2 kV / ±4 kV
Otros: ±2 kV / ±4 kV
Sensibilidad
Captura en frío: -148 dBm
Captura en espera: -156 dBm
Recaptura: -160 dBm
Pista: -162 dBm
Temperatura de funcionamiento: de -40 °C a 85 °C
Temperatura de almacenamiento - -50°C a 125°C
---
