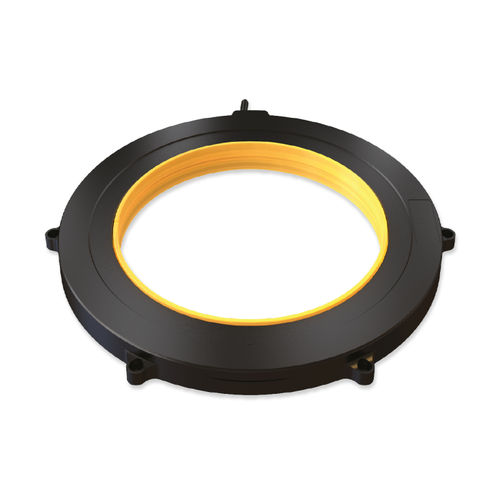

Encoder rotativo absoluto DS-130
de eje huecomonovueltasin contacto

encoder rotativo absoluto
encoder rotativo absoluto
encoder rotativo absoluto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
absoluto
Construcción
de eje hueco, monovuelta, sin contacto
Señal de salida
digital, BiSS-C, SSI, de vías de conmutación
Nivel de protección
reforzado, estándar, de resistencia a los impactos, para entorno difícil, CEM
Aplicaciones
para la industria, para entornos difíciles, para OEM
Otras características
compacto, de alta resolución, en miniatura, de alta precisión, para retroalimentación de motor, sin rodamientos
Diámetro de la carcasa

90 mm
(3,54 in)

Largo

130 mm
(5,118 in)

Descripción

Características ● Codificador rotativo absoluto en miniatura y ligero ● Eje flotante hueco ● Sin rodamientos ni otros contactos ● Alta precisión ● Alta tolerancia a temperaturas extremas, golpes, EMI, RFI y campos magnéticos ● Interfaces digitales para la posición absoluta Generalidades ◌ Resolución angular: 19-21 bits ◌ Error estático máximo comprobado: ±0,010° ◌ Error estático de precisión ampliada: ±0,006° ◌ Velocidad máxima de funcionamiento: 750 rpm ◌ Rango de medición: Rotación ilimitada ◌ Dirección de rotación: Ajustable CW/CCW (Por defecto el mismo sentido desde el lado inferior del codificador) ◌ Encendido - Velocidad máxima de funcionamiento: 3,3 RPM, <=20°/seg ◌ Construir en BIT de prueba: Opcional Mecánica ◌ Excentricidad de montaje admisible: ±0,1 mm ◌ Tolerancia de montaje axial admisible: ±0,1 mm ◌ Inercia del rotor: 25,963 gr - mm² ◌ Peso total: 81 gr ◌ Ø exterior / Ø interior / Altura: 130 / 90 / 10 mm ◌ Material (estator, rotor): Polímero Ultem™ / TRVX-50 Eléctrico ◌ Tensión de alimentación: 5V ± 5% ◌ Consumo de corriente: 180 mA ◌ Interconexión: Cable apantallado ◌ Longitud del cable: 1.500 mm MAX ◌ Interfaz: SSi / BiSS - C ◌ Código de salida: Binario ◌ Salida en serie: RS-422 diferencial ◌ Reloj: RS-422 diferencial ◌ Frecuencia de reloj: 0,5 ÷ 2,0 MHz ◌ Velocidad de actualización de la posición: 30 kHz Entorno ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Rango de temperatura de funcionamiento: -40°C a +85°C ◌ Temperatura de almacenamiento: -50°C a +100°C ◌ Humedad relativa: 98% Sin condensación ◌ Resistencia a los golpes: 100 g durante 11 ms ◌ Resistencia a las vibraciones: 20 g 10 - 2000 Hz ◌ Protección: IP 40

---

Traducción automática  (ver el original en inglés)
