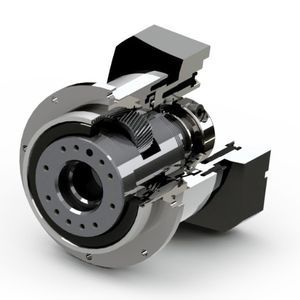

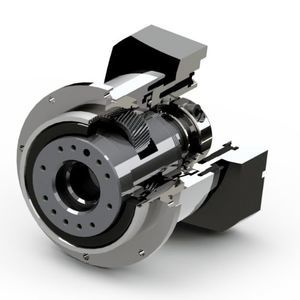

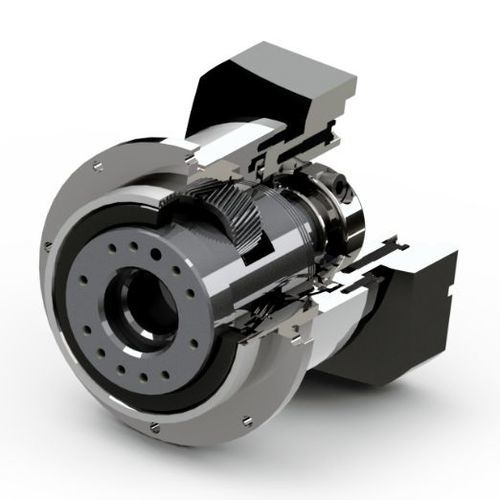

Reductor de engranaje helicoidal AD64
coaxial200 - 500 Nm100 - 200 Nm

reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
reductor de engranaje helicoidal
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de engranaje helicoidal
Orientación de los ejes
coaxial
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm, 10 - 20 Nm, 2 - 5 kNm
Estructura
compacto
Rendimiento
silencioso, de alta precisión, de bajo juego, de alto par, sin mantenimiento, para grandes cargas, de alta potencia
Aplicaciones
para maquinaria, para aplicaciones industriales, para aplicaciones marinas, para aplicaciones mineras, para servomotor, para máquina de alimentos, para vehículo ferroviario, para la robótica, para minicargadora
Otras características
de transmisión mecánica
Velocidad de rotación

Máx.: 6.000 rpm
(37.699,11 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

La serie AD es nuestro reductor planetario con eje de salida de brida compacto. Ahorra más de un tercio del espacio y se beneficia de una rigidez torsional cinco veces superior a la de los productos convencionales. Gracias a su interfaz de brida estandarizada, es especialmente fácil de instalar. El orificio para tacos integrado proporciona una seguridad adicional durante el montaje. Tamaño del marco - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm Par de salida - 42Nm-4702Nm Relación 1 etapa - 3,4,5,6,7,8,9,10 Relación 2 etapa - 12,15,16,20,25,28,30,35,40,45,50 Relación 3 etapa - 48,60,75,80,100,120,125,180,200,256,320,512 Juego 1 etapa - P0<2 arco-min P1<3 arco-min P2<5 arco-min Juego 2 etapa - P0<3 arc-min P1<5 arc-min P2<7 arc-min Juego 3 etapa - P0<5 arc-min P1<7 arc-min P2<9 arc-min

---

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Newstart Planetary Gear Boxes Co.,Ltd.
