- Reductor de engranaje helicoidal
- Newstart Planetary Gear Boxes Co.,Ltd.

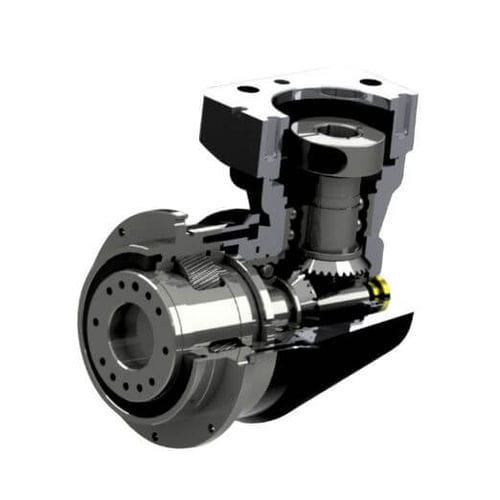

Reductor de engranaje helicoidal ADR110angularcon eje hueco200 - 500 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de engranaje helicoidal
- Orientación de los ejes
- angular
- Tipo de eje
- con eje hueco
- Par
- 200 - 500 Nm, 500 - 1000 Nm
- Estructura
- compacto, modular, con brida
- Número de etapas
- monoetapa, multietapa
- Rendimiento
- silencioso, de bajo juego, de alta eficacia, de alto par, de alto rendimiento, sin mantenimiento, de gran rigidez
- Aplicaciones
- para transmisión marina, para servomotor, para aplicaciones industriales, para robots
- Otras características
- robusto, vertical
- Velocidad de rotación
1.500 rpm
(9.424,78 rad.min-1)Máx.: 4.000 rpm
(25.132,74 rad.min-1)Mín.: 1 rpm
(6,28 rad.min-1)- Potencia
1.500.000 W
(2.039,43 hp)Máx.: 3.000 W
(4,08 hp)Mín.: 250 W
(0,34 hp)
Descripción
La serie ADR es nuestro reductor planetario con eje de salida de brida compacto. Ahorra más de un tercio del espacio y se beneficia de una rigidez torsional cinco veces superior a la de los productos convencionales. Gracias a su interfaz de brida estandarizada, es especialmente fácil de instalar. El orificio para tacos integrado proporciona una seguridad adicional durante el montaje.
Tamaño del marco - 64mm, 75mm, 100mm, 140mm, 200mm, 255mm, 285mm
Par de salida - 42Nm-4702Nm
Relación 1 etapa - 3,4,5,6,7,8,9,10
Relación 2 etapa - 12,15,16,20,25,28,30,35,40,45,50
Relación 3 etapa - 48,60,75,80,100,120,125,180,200,256,320,512
Juego 1 etapa - P0<2 arco-min P1<3 arco-min P2<5 arco-min
Juego 2 etapa - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Juego 3 etapa - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de Newstart Planetary Gear Boxes Co.,Ltd.Otros productos de Newstart Planetary Gear Boxes Co.,Ltd.
