- Reductor de engranaje helicoidal
- Newstart Planetary Gear Boxes Co.,Ltd.

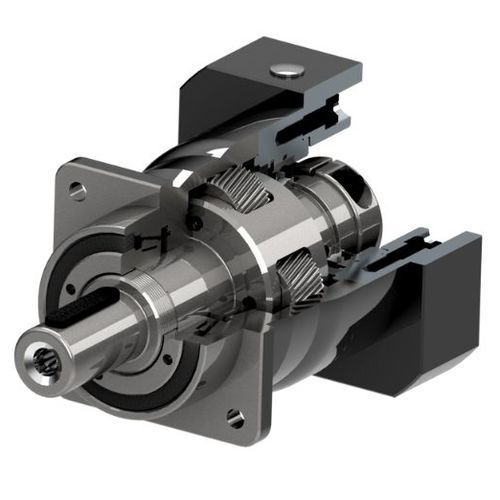

Reductor de engranaje helicoidal AF140coaxialcon eje macizo200 - 500 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de engranaje helicoidal
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje macizo
- Par
- 200 - 500 Nm, 500 - 1000 Nm
- Número de etapas
- monoetapa, multietapa
- Rendimiento
- de alto rendimiento, de alta precisión, de alta eficacia, de alto par
- Aplicaciones
- para aplicaciones industriales, para aerogenerador, para textiles, para grúas, para cargas pesadas, para aplicaciones ferroviarias, para chigre, para agitador
- Velocidad de rotación
Máx.: 6.000 rpm
(37.699,11 rad.min-1)3.000 rpm
(18.849,56 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Potencia
Máx.: 3.000 W
(4,08 hp)1.800 W
(2,45 hp)Mín.: 250 W
(0,34 hp)
Descripción
Nuestra serie AF es sencilla y potente. Puede conectarse directamente a su instalación sin necesidad de una brida intermedia. El gran rodamiento rígido de bolas de la salida puede absorber grandes fuerzas axiales y radiales. En el proceso, sólo se genera poco calor, por lo que se garantiza un funcionamiento fiable incluso en ciclos de producción complejos.
Baja generación de calor a altas velocidades
Rodamiento de salida optimizado
Brida de salida cuadrada, fácil montaje del motor
La más alta dinámica en sistemas de ejes múltiples
Para cualquier posición de montaje
Engranaje helicoidal de alta precisión
Bajo juego y ruido
Tamaño del bastidor - 60mm, 75mm, 100mm, 140mm, 180mm
Par de salida - 42Nm-1568Nm
Relación 1 etapa - 3,4,5,6,7,8,9,10
Relación 2 etapa - 12,15,16,20,25,28,30,35,40,45,50
Relación 3 etapa - 48,60,75,80,100,120,125,180,200,256,320,512
Juego 1 etapa - P0<2 arc-min P1<3 arc-min P2<5 arc-min
Juego 2 etapa - P0<3 arc-min P1<5 arc-min P2<7 arc-min
Juego 3 etapa - P0<5 arc-min P1<7 arc-min P2<9 arc-min
---
