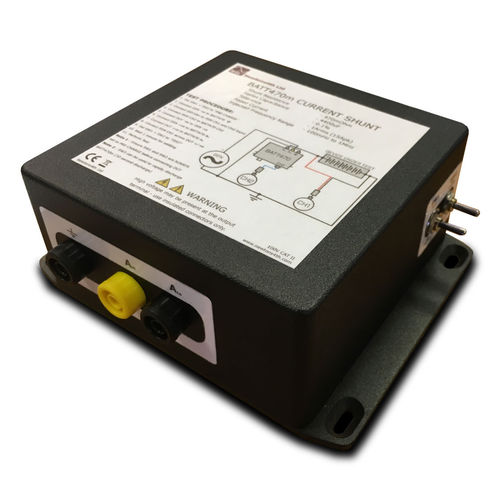

Sistema de prueba de impedancia BATT470m

La interfaz de análisis de impedancia electroquímica (EIS) BATT470m proporciona una plataforma de prueba de impedancia de batería fácil de usar para la industria electroquímica. Utilizando el analizador de respuesta de frecuencia de alta precisión PSM3750 de N4L, el BATT470 proporciona medición de impedancia de baterías/células de hasta 200V DC. Con un rango de frecuencia de 100mHz a 1MHz, el BATT470m cubre un amplio rango de aplicaciones. Nuestro paquete de software PSMComm2, que incluye el modo "EIS", muestra la impedancia en fase y en cuadratura de la célula en forma de Nyquist, así como la impedancia global (Z) en forma de bode. El BATT470m cuenta con circuitos de bloqueo de CC, que protegen al generador PSM3750 de los altos voltajes de CC producidos por el dispositivo bajo prueba. El ESF10m (suministrado con el BATT470m) contiene un circuito de filtro de paso alto de 10mHz, AC acoplando las entradas del PSM3750. El acoplamiento AC permite que el PSM3750 utilice un rango bajo (sólo en el componente AC), lo que reduce el error y mejora la medición de bajo nivel de voltaje/corriente.
