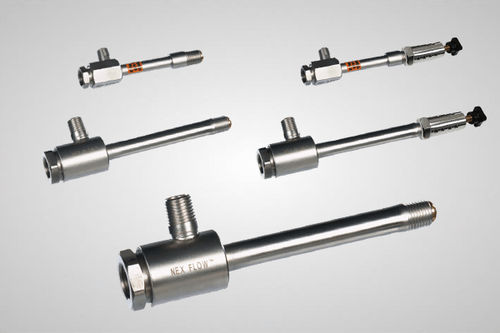

Tubo vórtex de acero inoxidable 50 series

para aire calientepara aire fríopara punto frío

Existen res tamaños estándar para los tubos de vórtice básicos Frigid-X™ – el tamaño mini, que utiliza SCFM’s de 2, 4 u 8; el más común (mediano) que utiliza SCFM’s de 10, 15, 25, 30 o 40; y el tamaño grande, el cual utiliza SCFM’s de 50, 75, 100 y 150. Los tamaños grandes se utilizan en la industria pesada, pero pueden enfriarse hasta 10,000 BTU’s por hora. Los tubos de vórtex cuentan con un extremo de “aire caliente” ajustable, para controlar el flujo y temperatura del extremo frio. Entre más flujo exista en el extremo caliente, más baja la temperatura dele extremo frio. Es importante notar que el efecto de enfriamiento ((BTU/hr.) se determina mediante la caída de la temperatura y el flujo. Asi que si el efecto de enfriamiento es importante, entonces el flujo del extremo frio deberá de estar entre 60% y 80%. Si la temperatura fría es más importante, entonces el flujo del extremo frio deberá de estar por debajo del 50%. Todos los tubos de vórtice cuentan con un “generador” es cual es medido de acuerdo con cierta cantidad de flujo. Existen básicamente os tipos de generadores – uno de efecto frio, y el segundo tipo el cual limita el flujo del extremo frio, para alcanzar temperaturas muy bajas. Dependiendo de la temperatura y presión del aire comprimido entrante, es posible alcanzar temperaturas en el extremo frio de hasta menos 40 y hasta 50 grados Fahrenheit. Aplicaciones Enfriamiento de controles electrónicos y eléctricos Enfriamiento de operaciones/herramientas de maquinaria Enfriamiento de cámaras CCTV Fijamiento de adhesivos de fusión en caliente Enfriamiento de partes soldadas Enfriamiento de muestra de gas
