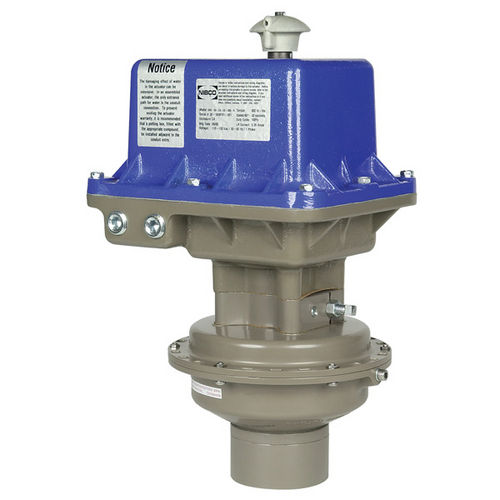

La línea de actuadores eléctricos de retorno por muelle NIBCO® de la serie NE-SR5 está diseñada para su uso en entornos en los que se requiere el cierre/apertura automática tras la pérdida de energía. Cuando se dispone de energía, el dispositivo funciona como un actuador normal de cuarto de vuelta. En condiciones de alimentación, el paquete de resortes se desplaza con el movimiento del actuador. En condiciones de parada con alimentación, el actuador y el muelle se mantienen en posición a través del freno mecánico eléctrico. En caso de pérdida de potencia, el muelle se libera e impulsa el actuador a la posición de seguridad preestablecida. Los actuadores incluyen un termostato y un calentador. La serie también cuenta con un freno mecánico eléctrico. Las carcasas están certificadas para los tipos 1, 2, 3, 3R, 4, 4X, 5 y 12 de NEMA. El actuador NE-SR5 está disponible con tres tiempos de ciclo -- 10, 15 y 30 segundos; así como con dos voltajes -- 115 VAC y 220 VAC. Consulte las hojas de datos técnicos, las guías de selección de válvulas y el catálogo de NIBCO para obtener información sobre ingeniería e instalación
Calentador y termostato instalados
Tren de engranajes de acero permanentemente lubricado
Acoplamiento de transmisión hembra de acero endurecido
Freno mecánico eléctrico
Motor monofásico con protección térmica y funcionamiento por condensador
Retorno por muelle en el sentido de las agujas del reloj (CW)
Dos entradas de conductos de 1/2" NPT
Pernos hexagonales cautivos en la carcasa
Tope mecánico ajustable en la ubicación de seguridad
115 y 220 VAC
Montaje y accionamiento F04 y F05 DIN/ISO
Caja certificada para NEMA tipo 1, 2, 3, 3R, 4, 4X, 5 y 12
---
