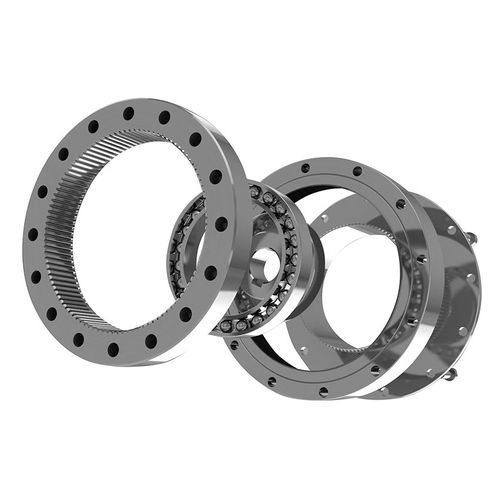

Reductor armónico FLEXWAVE

coaxial50 - 100 Nm20 - 50 Nm

FLEXWAVE - La caja de engranajes de onda de tensión de alta precisión para la robótica La Corporación Nidec-Shimpo es un líder global en varias tecnologías de engranajes de alta precisión. Basándose en la creciente demanda de mayor precisión por parte de los fabricantes de máquinas herramientas y robots, Nidec-Shimpo Corporation utilizó su experiencia para desarrollar un nuevo mecanismo de reducción de engranajes. Este nuevo engranaje de onda de tensión, llamado Flexwave, responde a la necesidad de una alta densidad de par en un paquete ligero y compacto, combinado con un juego cero y altas relaciones de reducción. flexwave getriebe loesung Mecanismo de reducción: El engranaje de flexión y el cojinete elástico toman forma elíptica con la leva insertada. El engranaje flexible y el engranaje interno se engranan en ambos extremos del eje largo de la elipse de manera estable. Con el engranaje interno fijo, cuando la leva (entrada) gira en el sentido de las agujas del reloj, el engranaje flexible (salida) gira en sentido contrario a las agujas del reloj. Y su velocidad de rotación está determinada por el diferencial de número de dientes entre dos engranajes.
