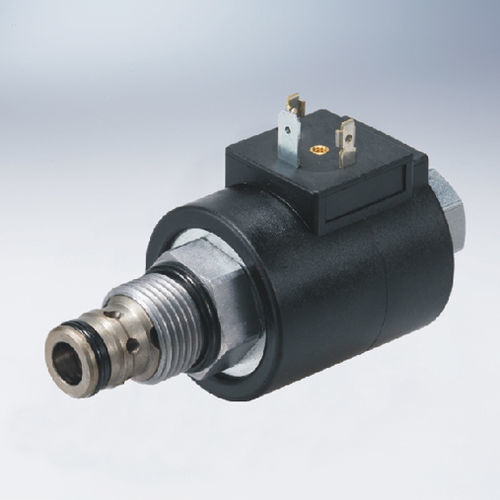

Válvula de cartucho HY-TS10-26

eléctricahidráulicade control asistido

Una válvula de alivio hidráulica tipo carrete, accionada por piloto, tipo cartucho, atornillable, que se puede ajustar infinitamente en un rango prescrito utilizando una entrada eléctrica variable. La presión regulada es proporcional a la corriente eléctrica de entrada. Esta válvula está diseñada para usarse como dispositivo limitador de presión en aplicaciones exigentes. Operación: El TS10-26 bloquea el flujo de ① a ② hasta que haya suficiente presión en ① para abrir la sección piloto compensando la fuerza del solenoide inducida eléctricamente. Sin corriente aplicada al solenoide, la válvula se aliviará a aproximadamente 6,9 ​​bar (100 psi). La anulación manual opcional permite configurar la válvula cuando se pierde el suministro eléctrico. La configuración manual se suma a la configuración eléctrica. Para evitar que el sistema esté sobrepresurizado, la anulación manual siempre debe desactivarse antes de aplicar energía a la bobina.
