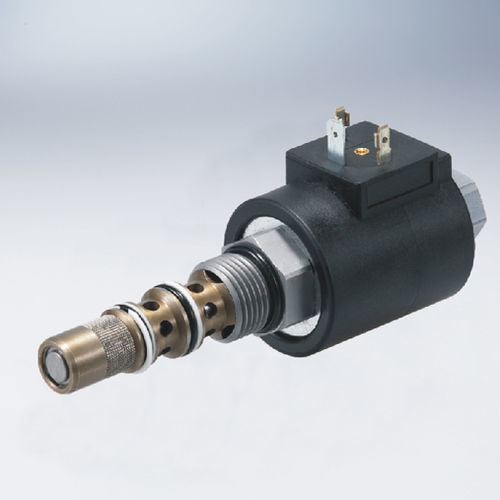

Válvula de cartucho HY-TS98-31

eléctricahidráulicade control asistido

Una válvula reductora/aliviadora de presión hidráulica tipo carrete, operada por piloto, tipo cartucho, atornillable, que se puede ajustar infinitamente en un rango prescrito usando una entrada eléctrica variable. La salida de presión es proporcional a la entrada de corriente CC. Esta válvula está diseñada para usarse como dispositivo limitador de presión en aplicaciones exigentes. Operación: Sin corriente aplicada, el TS98-31 permite flujo dual de ③ a ④ mientras bloquea ②. cuando la bobina está energizada, ③ se conecta a ②, y la presión en ③ se controla proporcionalmente a la cantidad de corriente aplicada a la bobina. Si la presión en ③ excede el ajuste inducido por la bobina, la presión se alivia en ④. La contrapresión en el puerto ④ se suma al ajuste de presión en una proporción de 1:1.
