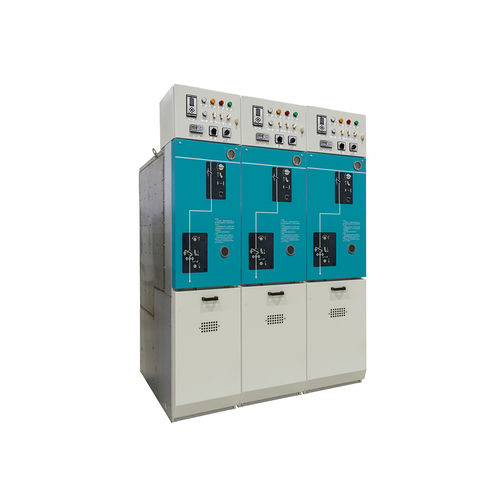

Cuadro eléctrico aislado en gas SF6 HXGT10-40.5

de tensión mediabajo envolvente metálicoindustrial

La aparamenta metálica de interior con aislamiento de gas HXGT10-40.5 (en lo sucesivo, unidad principal de anillo inflable HXGT10-40.5) es un producto de alta tecnología desarrollado de forma independiente por Tianan Electric que utiliza tecnología de aislamiento de gas SF6, y su nivel técnico ha alcanzado el nivel líder nacional y avanzado internacional. . El armario inflable tipo interruptor de carga y el armario inflable tipo disyuntor recibieron el certificado de "Nuevo Producto Clave Nacional" dos veces en 2007 y 2011 respectivamente. Todos los componentes activos de alta tensión de la unidad principal de anillo inflable HXGT10-40.5 están sellados en una caja de acero inoxidable (IP67) llena de gas SF6 a presión ligeramente positiva (0,02～0,04MPa de presión manométrica, 20℃). La cabina inflable tiene tres estructuras: C, F y V. Entre ellas, las cabinas inflables C y F utilizan gas SF6 como medio de extinción y aislamiento del arco, y adoptan el principio de extinción del arco con aire comprimido SF6 a presión ligeramente positiva. Los requisitos son reducidos; el armario inflable tipo V adopta el principio de extinción de arco por vacío, que tiene las ventajas de una fuerte capacidad de ruptura y una larga vida eléctrica. - Nuevos productos clave nacionales - Con tres módulos funcionales: interruptor de carga, aparato eléctrico combinado y disyuntor - La corriente nominal del gabinete del disyuntor puede alcanzar 1250A, y la corriente de ruptura de cortocircuito es 25kA - Volumen de la unidad 500×1000×1750mm - Altitud inferior a 4000 metros - Disposición flexible, se puede llevar a cabo la expansión del módulo, o la disposición co-box - La primera aparamenta doméstica de 35kV que realiza la operación sumergida de toda la máquina
