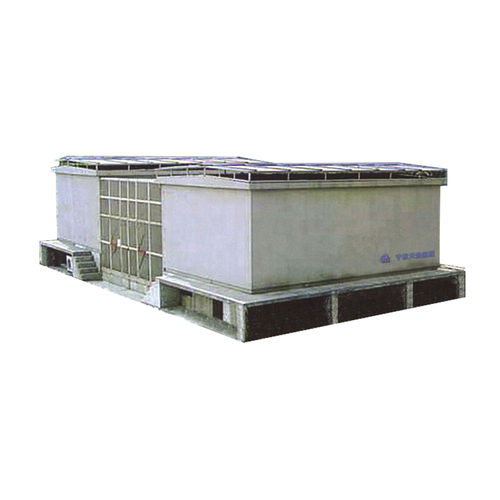

Subestación para rack para distribución eléctrica ZBW3-40.5

prefabricadade exteriores

Las subestaciones prefabricadas de la serie ZBW3-40,5 combinan transformadores eléctricos de alta tensión de 35 kV, 35/10, (6), (0,4)kV, armarios de distribución de 10 kV, armarios de baja tensión de 0,4 kV, pantallas de baterías de CC y pantallas de protección de relés de acuerdo con el plan predeterminado Un conjunto de subestaciones de alta tensión combinadas entre sí. Hay dos tipos de estructura: de tipo integral y de tipo dividido. El armazón está soldado por secciones de acero después del tratamiento de protección y cubierto con una placa de aleación de aluminio; la parte superior de la caja es una estructura hueca de doble capa con una pendiente cortada en la superficie superior para evitar la acumulación de agua. La superficie de la caja está revestida. La disipación de calor del transformador de potencia adopta una combinación de ventilación natural y ventilación forzada; la sala de conmutación de alta y media tensión adopta dispositivos de aire acondicionado y anticondensación para controlar la temperatura y la humedad. Cada sala de funciones y cada pasillo están equipados con lámparas de iluminación para facilitar la operación y la observación. Edificios urbanos de gran altura, edificios urbanos y rurales, barrios residenciales, estaciones, muelles, puertos, parques, centros comerciales, zonas de desarrollo de alta tecnología, fábricas pequeñas y medianas, minas y yacimientos petrolíferos, centrales fotovoltaicas distribuidas, energía de construcción temporal y otros lugares. -Superó la prueba de prototipo a una altitud de 4000 metros; -El armario de alta tensión puede adoptar el modo aéreo o de entrada por cable; -Estructura compacta y tamaño reducido, la superficie del producto con la misma capacidad es sólo 1/10~1/5 de la subestación convencional; -Anti-corrosión, impermeable, a prueba de polvo, totalmente cerrado, móvil, con condiciones de uso a largo plazo al aire libre, larga vida útil, aspecto hermoso;
