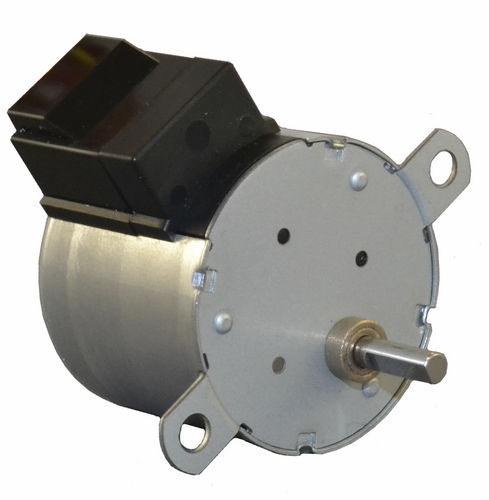

Motor DC PFCU30

paso a paso100 Vde jaula de ardilla

El motor de pasos engranado integrado PFCU30 del pulso de Nippon es una opción del reemplazo para un motor de pasos híbrido NEMA11. Porque es a lata-puede labrar el motor de pasos, el PFCU30 está disponible en un costo mucho más bajo que NEMA11 un motor de pasos híbrido, potencialmente 50 por ciento más bajo. Con su 3/25 cociente estándar del engranaje, el PFCU30 lata-puede de pasos proporciona el hasta 100mN.m de llevar a cabo el esfuerzo de torsión y tiene un esfuerzo de torsión de la destrucción de 300mNm. En la comparación, el motor de pasos híbrido de los pulsos PJP28 (NEMA11) de Nippon viene con un esfuerzo de torsión que sostiene máximo de 90mNm. Como la mayoría de los motores de pasos híbridos NEMA11, el PFCU30 tiene un ángulo del paso de 1.8 grados y un ángulo del mitad-paso de 0.9 grados, teniendo en cuenta una resolución más fina y el smoother, una rotación más reservada. El PFCU30 ofrece 200 pasos por la revolución, una resistencia de 5.6 ohmios, una inductancia de 2.1mH, y un pulso que comienza de 365pps. El motor viene en un paquete con un diámetro de 30m m, una longitud total de 36.5m m (extremo del eje a la parte posteriora del motor), y un peso total de 75g. Los usos para el motor de pasos engranado PFCU30 incluyen la proyección de imagen, médica, y cualquier otro sistema que usa actualmente un motor de pasos híbrido clasificado NEMA11. Nippon Pulse America, Inc. es un subsidiario americano lleno-poseído del motor Co., Ltd. del pulso de Nippon de Tokio, Japón. El pulso de Nippon ofrece varios reguladores (los tableros y las virutas), conductores (los tableros y las virutas), y los motores (lata-pueden, el híbrido, y el servo linear) cubriendo una amplia gama de los usos del control del movimiento. Para más información sobre el motor de pasos PFCU30 u otros productos del pulso de Nippon, visite por favor www.nipponpulse.com o la llamada 1-540-633-1677.
