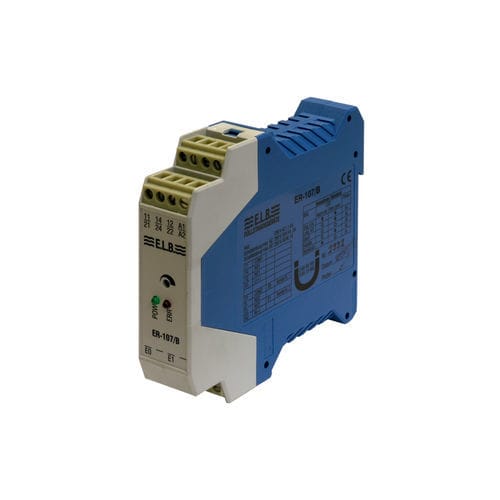

Interruptor de nivel conductivo ER-107/B

para líquidosde acero inoxidable

Detección del nivel límite de los líquidos conductores, el sistema de medición consiste en un electrodo de varilla doble y un relé ER-107. -Dispositivo de corte por sobrellenado conforme a § 19 WHG. -Estructura delgada, solo 22,5 mm de ancho. -Sensibilidad ajustable. -(2) Salidas libres de potencial, como SPDT. -Fuente de alimentación de 230 V CA ±10% 48-62Hz, 24 V CC ±10% (opcional). Estructura El dispositivo de corte por sobrellenado está conformado por el captador (electrodo conductor doble) y el relé de electrodo ER-107. Este dispositivo proporciona una señal de conmutación binaria en la salida. Esta señal se puede enviar directamente o mediante un amplificador de señal al dispositivo de informes o a la sección de control y su elemento de control. Los componentes del dispositivo de corte por sobrellenado que no tienen certificado de prueba deben corresponder a las secciones 3 y 4 de los principios de aprobación del dispositivo (ZG-ÜS). Función El relé de electrodo ER-107 proporciona una tensión de medición que hace que una “corriente de trabajo” fluya a través del cable de señal mediante una resistencia incorporada en el captador. Apenas se interrumpe la corriente de trabajo (por ejemplo, por la rotura de un cable), el ER-107 lo detecta y lo muestra, y el contacto fuente pasa al estado de alarma. Cuando el nivel de llenado del contenedor alcanza las varillas conductoras del captador, puede fluir una corriente de medición a través del líquido conductor. El ER-107 detecta esta corriente, que es mayor a la corriente de trabajo y genera un mensaje de alarma. La sensibilidad se puede ajustar dentro del rango de respuesta de la sonda, mediante un potenciómetro.
