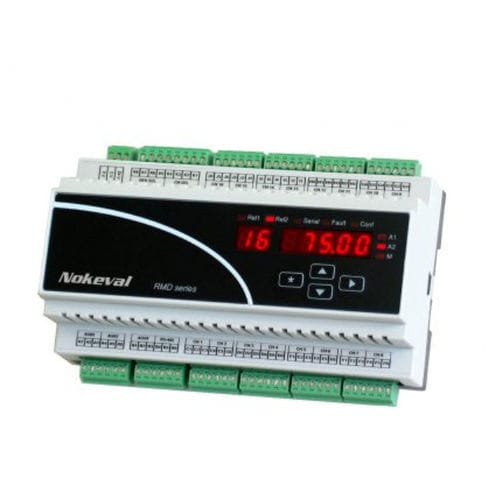

RMD680 Transmisor de entrada universal de 8/16 canales y multiplexor con salida en serie RS-485
- Entradas de proceso: 0/4..20mA, -20..+20mA, 0..10V, -10..+10V
- Rango de entrada de mV: -100..+100mV
- Termopares: B,C,D,E,G,J,K,L,N,R,S,T
- Sensores RTD: Pt100, Pt1000, Ni, Cu, KTY83
- Rango de entrada de resistencia: 0..40000 ohm
- 1 salida analógica 0/4..20 mA o 0..10V, canal
selección con entradas digitales o valor mínimo/máximo
- 2 relés de alarma, con alarmas comunes
- La pantalla en el panel frontal
- Programación con las teclas del panel frontal o con
interfaz en serie RS-485
- Los protocolos seriales Modbus RTU y Nokeval SCL
- Fuente de alimentación de 24 VDC, aislada galvánicamente de las entradas
El transmisor multicanal RMD680 ha sido diseñado para aplicaciones en las que hay que medir muchas entradas y transferirlas de forma económica a un PC o a un PLC. El transmisor tiene 16
canales de entrada, que pueden ser programados individualmente para diferentes sensores. La tasa de medición es de 12 canales por segundo.
Las mediciones pueden ser leídas por la interfaz serial RS-485 usando el protocolo Modbus RTU o Nokeval SCL o con una salida analógica. Se pueden conectar hasta 32 dispositivos a la misma serie
autobús sin repetidores. Se tarda 30ms en leer todos los canales de un dispositivo, por lo que se pueden leer 512 canales en menos de un segundo.
Cuando se utiliza la salida analógica, el canal de salida se selecciona con una entrada digital de 4 bits. El transmisor tiene también una entrada digital de 4 bits para habilitar su salida analógica, por lo que el número total de canales puede aumentarse hasta un máximo de 256 canales conectando las salidas en mA de varios dispositivos en paralelo. De esta manera, todos los canales de un dispositivo pueden ser leídos en menos de un segundo.
---
