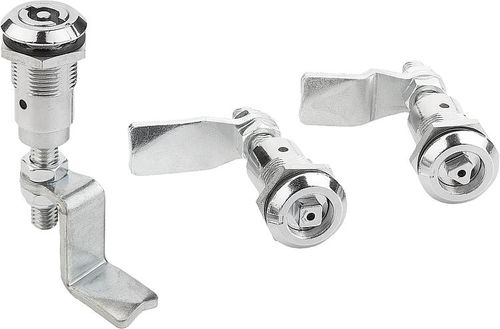

Pestillo de compresión 05575

de 1/4 de vueltareglable

Cuarto de vuelta con altura de leva ajustable Material: Carcasa, accionamiento y tuerca de fundición inyectada de cinc. Junta plana CR. Leva de acero. Versión: Carcasa y accionamiento cromados. Tuerca y leva cincadas. Indicación: Los cuartos de vuelta de compresión se utilizan principalmente en puertas y carcasas que requieren una presión de contacto superior de la junta. Utilizable a la derecha o la izquierda. El proceso de cierre siempre se realiza en el sentido de las agujas del reloj. El cuarto de vuelta se puede instalar previamente montado. Resistente a las vibraciones mediante el "bloqueo" por resorte en la posición final. Probado según las normas DIN EN 60068-2-64 (oscilación) y DIN EN 60068-2-27 (choque), norma de ensayo 61373. A prueba de sacudidas de conformidad con los requisitos para aplicaciones ferroviarias de la categoría 1, clase B (=requerimiento más alto). Protegido contra el polvo y el agua según IP65. Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa. Funciones: Girando el accionamiento a la derecha, la leva gira 90º y se coloca en la posición de bloqueo. Girando una vuelta más a 90º, la leva se aprieta en sentido axial a través de la rosca y, de este modo, aumenta la presión de contacto. El recorrido de apriete es de 6 mm. Marcado en la carcasa para la posición "bloqueo". Accesorios: Llave de vaso 05586 Indicación sobre el dibujo: Accionamiento: a) Cuadrado 8 mm b) Paletón doble 3 mm c) Paletón doble 5 mm d) Triángulo 8 mm
