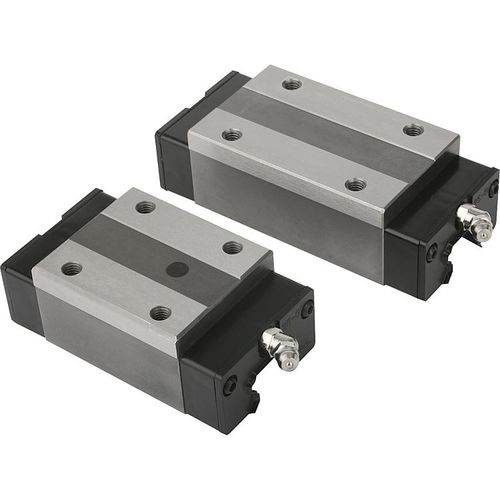

Carro guía
Material:
Cuerpo de acero para temple y revenido.
Bolas de acero del apoyo de cilindros.
Piezas de retorno de plástico.
Versión:
Acabado natural.
Indicación:
Carro guía estándar con guía de rodamiento de bolas de precisión N sin tensión previa (Z0). Con junta final por los dos lados. Versión de 4 filas con perfil semicircular. Las vías de los carriles perfilados están dispuestas en un ángulo de 45°, por lo que pueden absorber cargas en todas direcciones.
Altos valores dinámicos: v = 5 m/s.
Temperatura de aplicación con funcionamiento continuo hasta 80 °C máx.
A petición:
Distintas clases de precisión y tensión previa disponibles.
Indicación sobre el dibujo:
1) Borde de tope pulido
