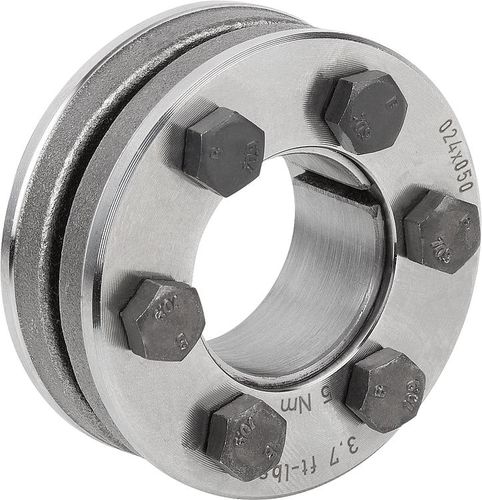

Disco de contracción 23380

Discos de compresión, forma A Material: Acero. Versión: Acabado natural. Indicación: Disco de contracción para conectar un eje hueco a un árbol. Se colocan en el cubo desde el exterior y generan tensión sobre el cubo con la reducción de su diámetro interior mediante superficies cuneiformes. De esta forma se produce un ajuste de presión entre el cubo y el árbol. Son adecuados para cargas estáticas, dinámicas y con sacudidas. - Para momentos de torsión muy elevados - Sin desplazamiento axial de árbol / cubo durante el montaje - Autocentrante Montaje: Retirar los seguros de transporte disponibles. Limpiar el árbol y el diámetro interior y exterior del cubo, aplicar una ligera capa de aceite. No utilizar MoS2 ni grasa. Deslizar el disco de contracción en el cubo. A continuación, deslizar en el árbol la unidad (disco de contracción / cubo) y colocar en posición. Apretar en serie los tornillos tensores ligeramente con la mano. A continuación, apretar en serie en varios pasos los tornillos tensores mediante una llave dinamométrica al par de apriete MS indicado. 1er paso aprox. 33 % MS 2er paso aprox. 66 % MS 3er paso 100 % MS Desmontaje: desenroscar en serie todos los tornillos por etapas, pero sin que se suelten totalmente de la rosca. Normalmente, el disco de contracción se suelta por sí mismo.
